Servicios
Ingeniería inversa
La ingeniería inversa es una herramienta que permite evitar el diseño desde cero.
A partir de un escaneo 3D la ingeniería inversa posibilita la obtención de planos y modelos CAD de piezas y productos ya existentes. Otorgando la libertad de realizar modificaciones, ajustes y mejoras en dichos componentes o diseñar nuevos desde cero.
¿Qué es la ingeniería inversa?
- Definir materiales, dureza, tratamientos térmicos, tolerancias, etc.
- Garantizar el funcionamiento de la pieza
- Mejorar el desempeño de las piezas, alargar la vida útil de la pieza, realizar análisis de elementos finitos.
Proceso

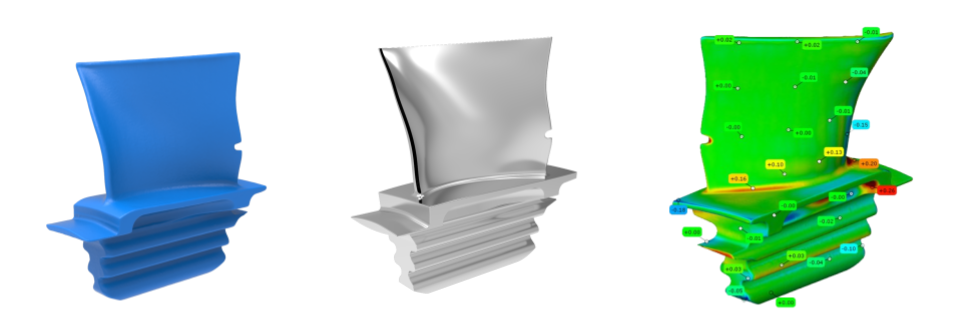

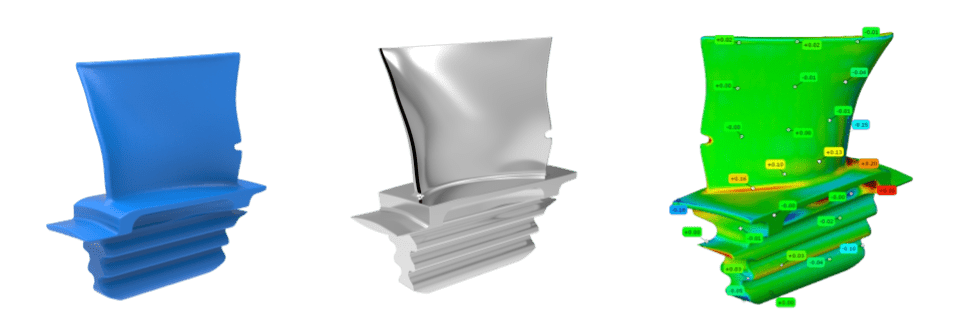

En este caso de éxito tenemos un álabe de una turbina generadora de electricidad proveniente de Europa. El cliente quería generar independencia a la hora de producir repuestos, por lo que se hizo la ingeniería inversa de todos los componentes mecánicos de la turbina.
Para esto hay que seguir el siguiente proceso: Primero se escanea la pieza y se hace el relevamiento técnico completo de la misma (material, dureza, tolerancias, etc), posteriormente se dibuja en CAD y se realizan los planos correspondientes.
En la tercer foto podemos desviaciones entre el escaneo y el CAD con desviaciones máximas de ±0.1mm. Esto se debe a que en la generación del CAD se evitaron los desgastes de la pieza para que los nuevos repuestos no lo tengan.

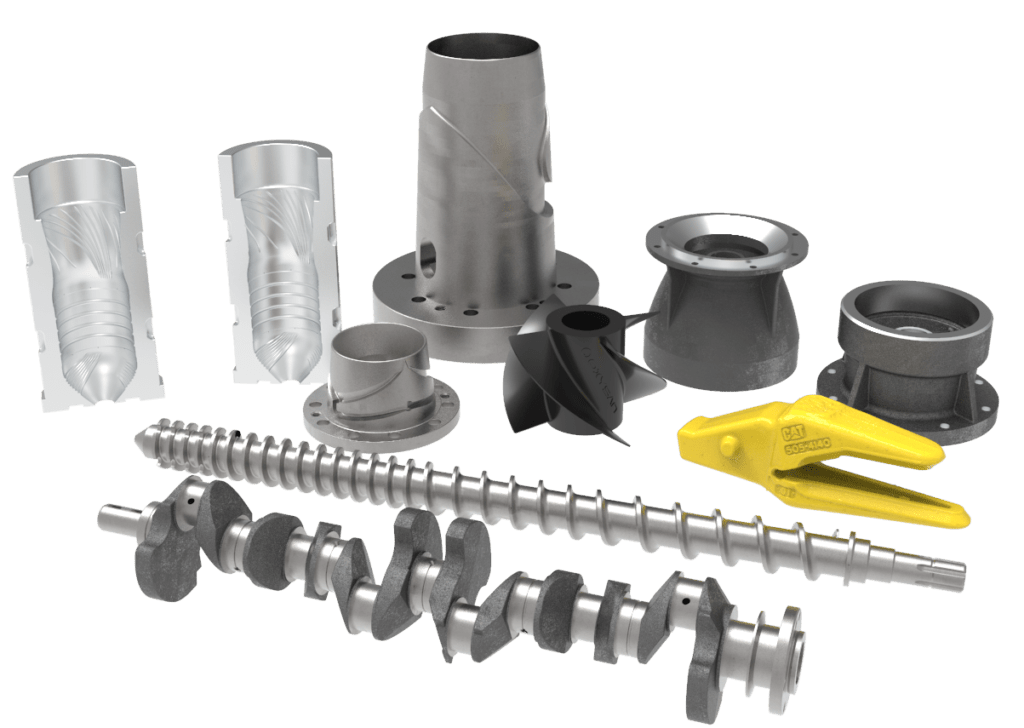

Aplicaciones de la ingeniería inversa
La ingeniería inversa ofrece una serie de ventajas para las empresas y profesionales.
- Definir materiales, dureza, tratamientos térmicos, tolerancias, etc.
- Garantizar el funcionamiento de la pieza
- Mejorar el desempeño de las piezas, alargar la vida útil de la pieza, realizar análisis de elementos finitos.

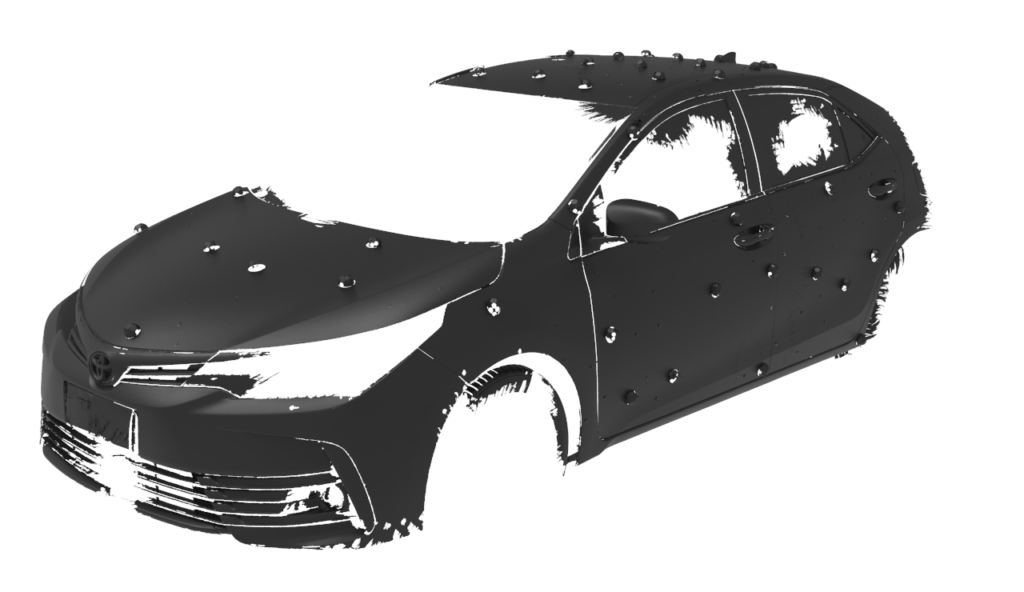

Escaneo 3D
El escaneo 3D es una herramienta de la industria 4.0

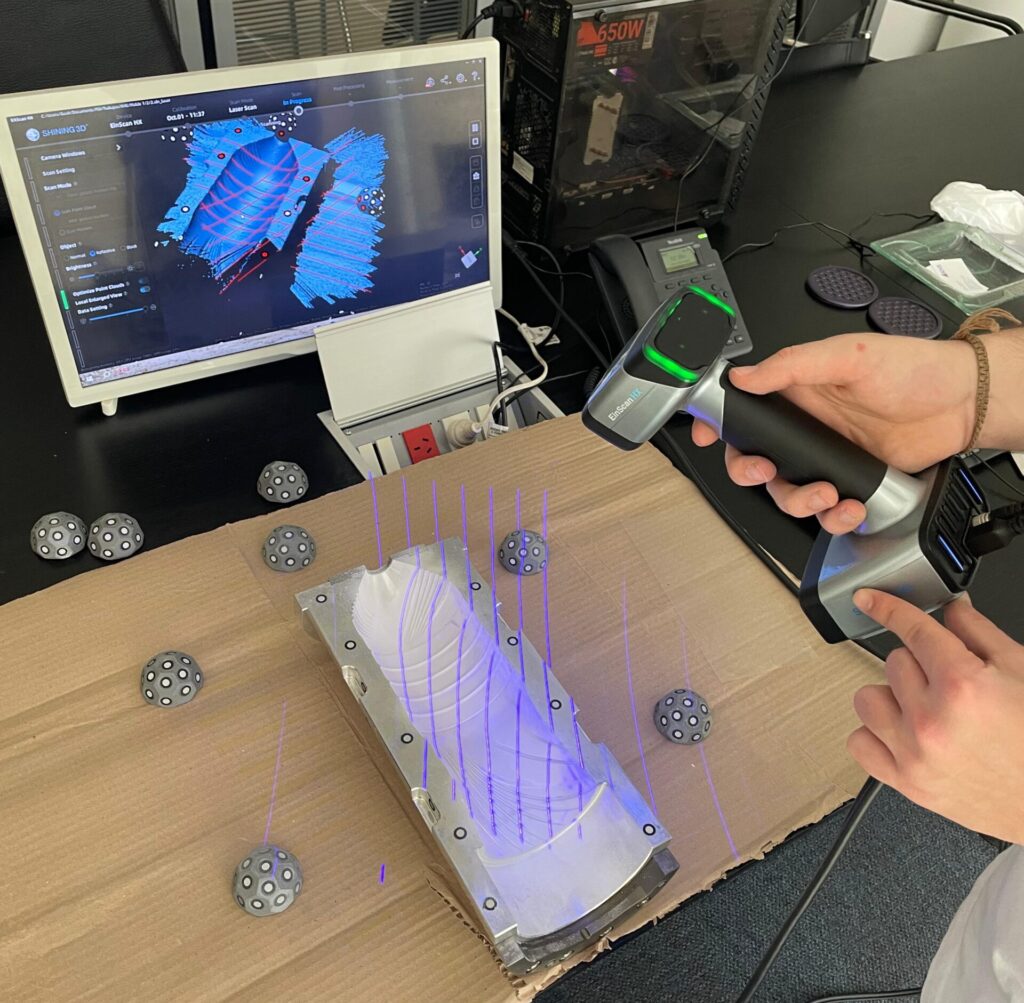

El proceso de escaneo 3D permite digitalizar piezas físicas, obteniendo copias de las mismas hasta con un 0,05mm de tolerancia.
¿Qué es el escaneo 3D?
Aplicaciones del escaneo 3D
- Ingeniería inversa y digitalización: Es el proceso de desmontar, analizar y comprender un objeto o sistema existente para descubrir cómo fue diseñado y fabricado originalmente para poder replicarlo, ahorrando costos, tiempo y recursos.
- Desarrollo de productos a medida: A partir del escaneo 3D de formas complejas se puede diseñar en contexto en base al mismo. Permitiendo pocas iteraciones de diseño entre diferentes versiones, permitiendo la reducción de costos y tiempos.
- Control de calidad y medición: El escaneo 3D se puede utilizar como una tecnología para medir formas complejas que no se pueden medir con instrumentos de medición convencionales.
Metrología
Es una herramienta que permite la estandarización de la producción

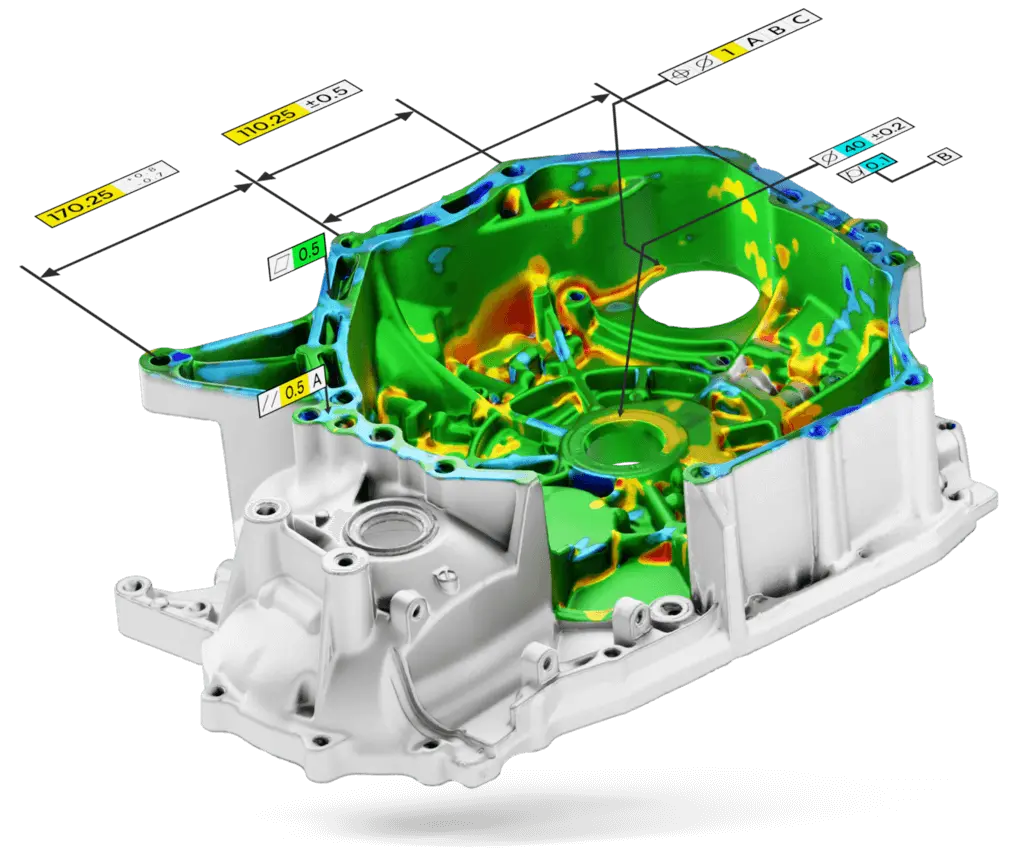

La metrología mediante escaneo 3D es un proceso de medición que utiliza tecnología de escaneo tridimensional para capturar con alta precisión las dimensiones y geometrías de un objeto. Permite generar modelos digitales detallados, comparar piezas con sus diseños originales y realizar análisis dimensionales en tiempo real.
¿Qué es la metrología mediante escaneo 3D?
La metrología con escaneo 3D implica el uso de escáneres 3D para capturar datos precisos y detallados de objetos físicos:
- Generando modelos tridimensionales digitales: Estos modelos se utilizan para realizar mediciones y análisis, asegurando que los componentes cumplan con los requisitos establecidos.
- Midiendo directamente desde el escaneo: En vez de generar los modelos 3D completos de las piezas se puede medir generando geometrías puntuales.
Aplicaciones de la Metrología
- Alta precisión: Los escáneres 3D proporcionan mediciones extremadamente precisas, esenciales para aplicaciones industriales críticas.
- Rapidez: El escaneo 3D permite la captura rápida de datos, reduciendo significativamente el tiempo necesario para el análisis y la inspección. Nuestros escáneres toman entre 1.2-0.5 millones de puntos por segundo, dependiendo con la precisión que tengamos que escanear la pieza.
- Reducción de Errores Humanos: Al automatizar el proceso de medición, se minimizan los errores humanos y se mejora la consistencia.

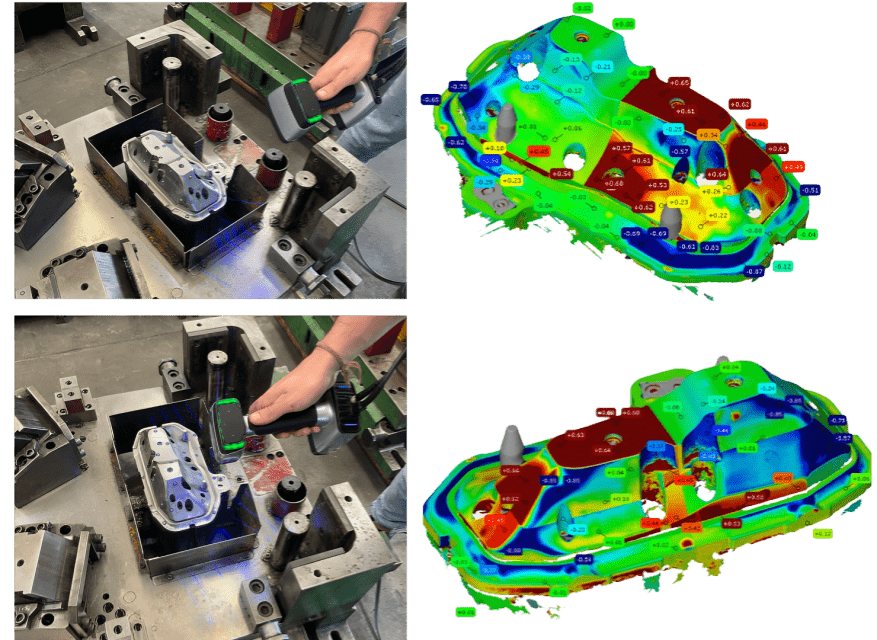

- Medición de forma: Los escáneres 3D pueden medir forma, es una capacidad única de este tipo de dispositivos ya que el resto de herramientas de medición con precisión miden puntos específicos. Permitiendo hacer control de calidad de matricería compleja, control aerodinámico y comprobación de formas complejas

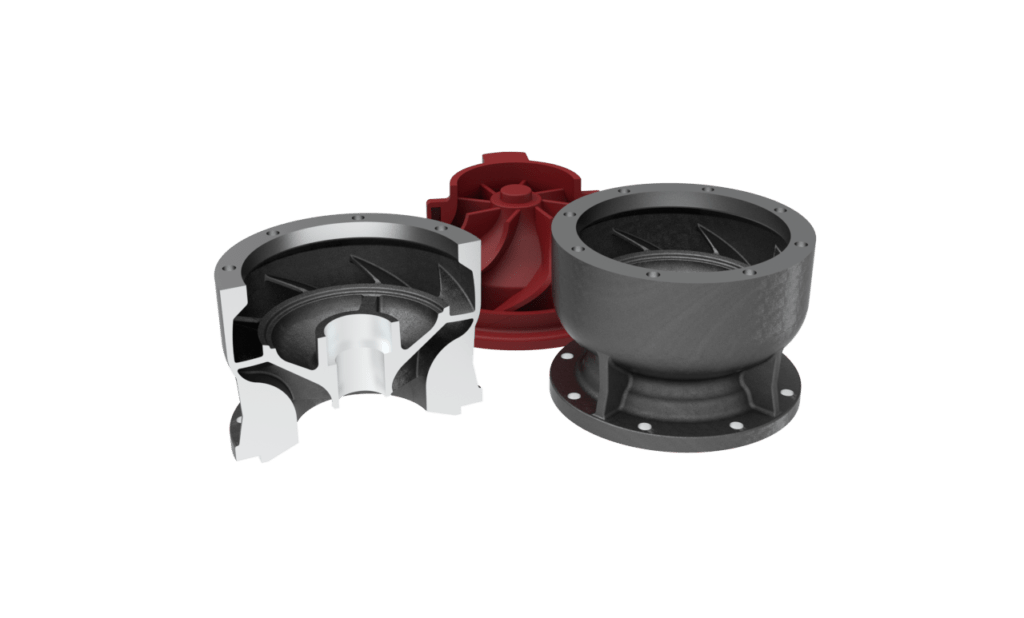

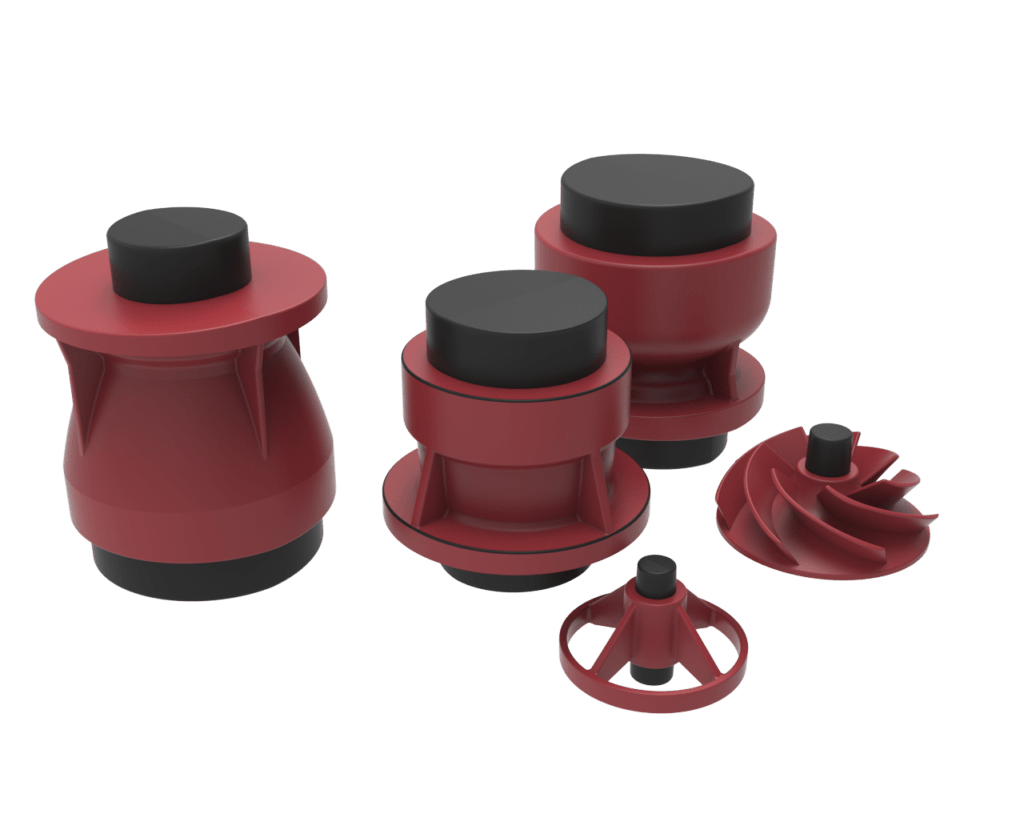

Modelos de fundición
Desarrollo y fabricación de modelos y cajas de noyos para fundición de piezas.
¿Qué son los modelos de fundición?
- Asegurar los ángulos de salida y la distribución del material para facilitar el moldeado.
- Incluir tolerancias y compensaciones por contracción del material.
- Mejorar la calidad y resistencia de las piezas fundidas, garantizando su rendimiento y durabilidad.
- Optimizar el proceso de producción para obtener piezas de alta precisión y bajo costo.
Proceso

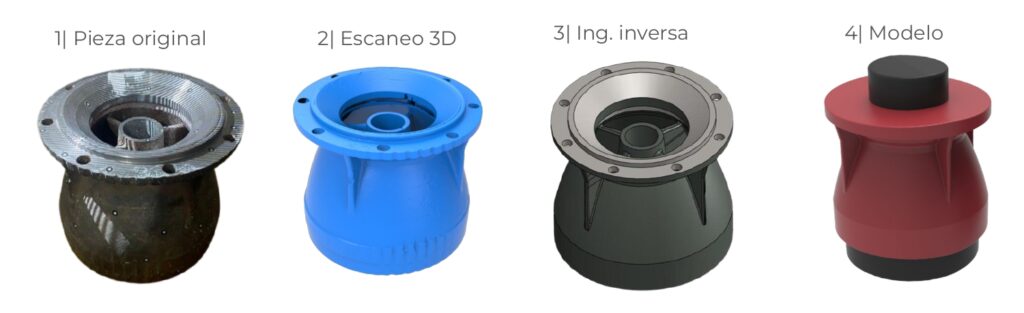

Si no cuentas con los archivos CAD o planos de las piezas, comenzamos digitalizándolas mediante escaneo 3D e ingeniería inversa para obtener su diseño preciso. Luego, diseñamos los modelos de fundición y cajas de noyo en software CAD, considerando ángulos de salida, sobrematerial y escalas adecuadas.
Fabricamos los modelos y noyos con impresión 3D y máquinas CNC para garantizar calidad y precisión. Finalmente, te conectamos con nuestros proveedores de fundición, asegurando un proceso completo y eficiente desde el diseño hasta la fabricación.
Aplicaciones de los modelos de fundición
- Automotriz: Fabricación de bloques de motor, culatas, piezas de transmisión y componentes estructurales.
- Aeroespacial: Producción de piezas complejas como turbinas, carcasas de motores y estructuras ligeras.
- Marítimo: Creación de hélices, componentes para sistemas de propulsión y piezas de barcos o plataformas offshore.
- Energía: Generación de piezas para turbinas eólicas, hidroturbinas y equipos de generación eléctrica.
- Maquinaria pesada: Elaboración de componentes para equipos de minería, construcción y agricultura.
- Petroquímica: Fabricación de válvulas, bombas y piezas resistentes a altas temperaturas y presiones.
- Industria ferroviaria: Producción de ruedas, ejes y componentes estructurales para trenes.
