¿Qué es el Escaneo 3D laser?
Resumen
Hecho por: Gustavo Nasini 05/05/26
El escaneo 3D es una tecnología de medición sin contacto que captura la geometría real de objetos, equipos o plantas completas como una “nube de puntos” de alta densidad. En entornos industriales, abarca dos familias complementarias: el escaneo estacionario (terrestrial), pensado para plantas, naves y estructuras grandes con precisiones de ±2 a ±5 mm sobre distancias de decenas de metros [3][15]; y el escaneo movil (portátil, de luz estructurada o triangulación láser), pensado para piezas, equipos y matricería con precisiones de ±0,02 a ±0,1 mm en rangos cortos [1][3].
Sus aplicaciones principales son
- Modelado as-built y BIM (Scan-to-BIM)
- Ingeniería inversa
- Control de calidad dimensional
- Creación de gemelos digitales
- Análisis de integridad estructural
A diferencia de la medición tradicional con calibre, flexómetro o estación total, el escaneo 3D captura millones de datos en minutos en lugar de cientos de puntos en horas, y lo hace sin contacto físico con el objeto. Esto resulta crítico cuando se trabaja sobre equipos calientes, en funcionamiento o en espacios confinados [12][15].
¿Cómo funciona un escáner láser 3D?
Un escáner 3D emite haces de luz (láser o luz estructurada LED) contra la superficie del objeto y mide el tiempo que tarda la luz en volver al sensor, el ángulo de retorno o la distorsión del patrón proyectado, para calcular las coordenadas exactas X, Y, Z de cada punto de la superficie [1][2]. Este proceso se repite millones de veces por segundo, construyendo una representación digital tridimensional llamada nube de puntos (point cloud) [4].
Existen cuatro principios físicos detrás de los escáneres 3D modernos [1][2][3][8]:

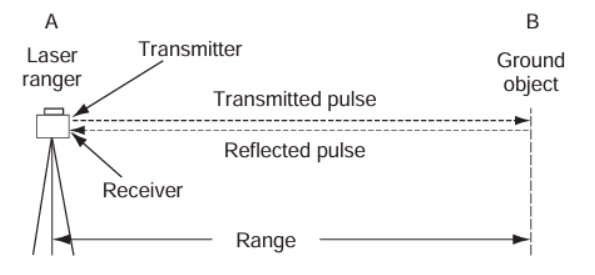

- Tiempo de vuelo (Time of Flight, ToF): el escáner mide el tiempo exacto que tarda un pulso láser en ir al objeto y volver. Se usa en escáneres estacionarios de largo alcance (hasta 1.000 m) para plantas, edificios y mapeo geoespacial [2][3].
- Cambio de fase (Phase-shift): emite un haz continuo modulado y mide el desfase entre la señal emitida y la reflejada. Ofrece mejor precisión que ToF (típicamente 1-3 mm) a distancias medias (80-200 m) y es el método usado por escáneres terrestres profesionales como FARO Focus Premium y Trimble X12 [3][4].
- Triangulación láser: proyecta una línea o punto láser sobre la superficie y una cámara calibrada determina su posición por trigonometría. Ideal para piezas pequeñas y medianas (rango óptimo < 3 metros) con precisiones del orden de decenas de micrómetros [5][7].
- Luz estructurada: proyecta un patrón conocido (franjas, puntos) y analiza cómo se deforma al caer sobre el objeto. Permite planaridad de hasta 10 µm y es el principio detrás de muchos escáneres handheld de alta precisión [3][6].
Las dos familias del escaneo 3D
Aunque a veces se habla de “escaneo 3D” como si fuera una sola tecnología, en la práctica industrial se usan dos familias bien distintas, cada una con su nicho de aplicación. Entender la diferencia es la decisión más importante al iniciar un proyecto, porque define la precisión alcanzable, los plazos, el costo y el tipo de entregable final.

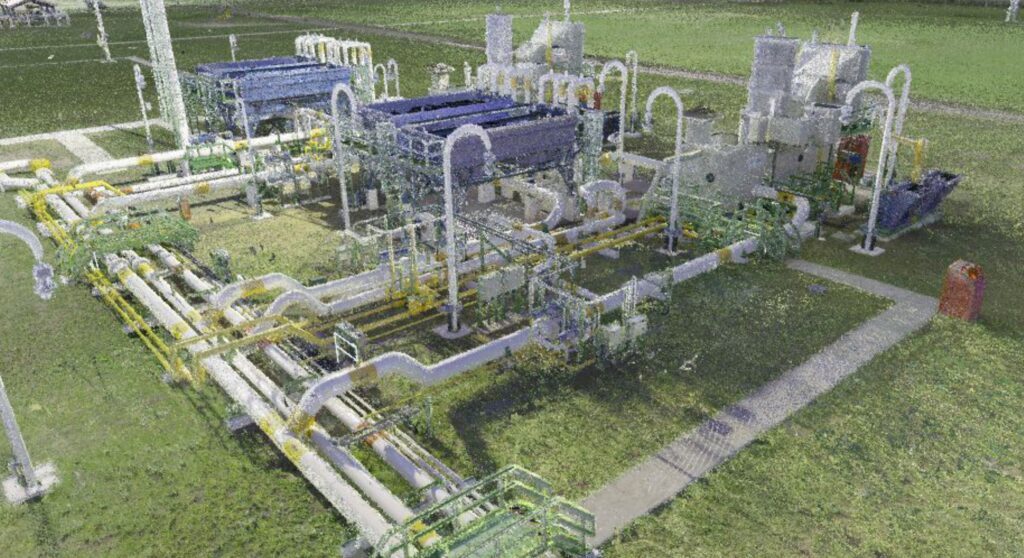

Escáner láser estacionario (terrestrial)

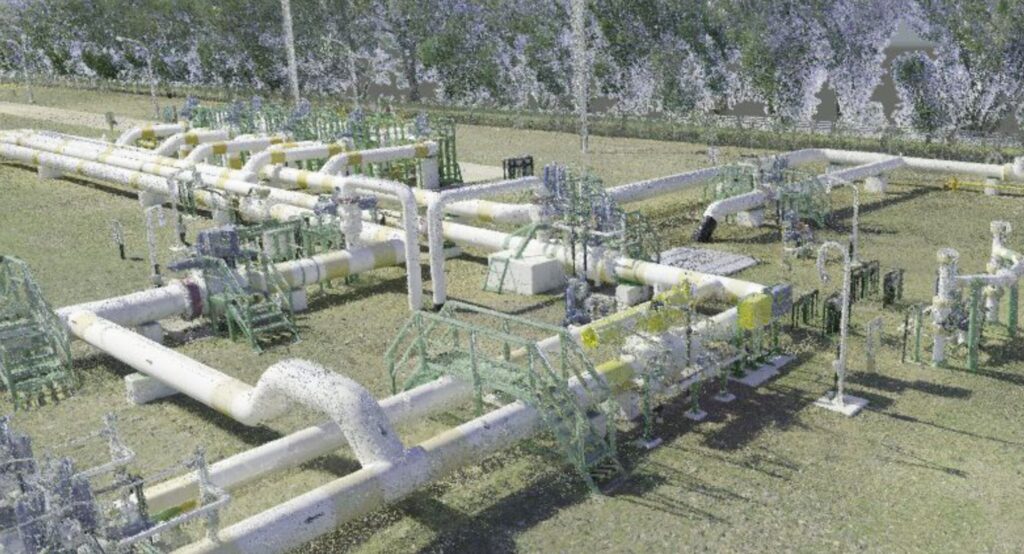

Es el escáner que se monta sobre trípode y rota 360° para capturar toda la geometría que lo rodea desde una posición fija. Se basa en los principios de tiempo de vuelo (ToF) o cambio de fase (phase-shift), lo que le permite capturar a rangos de 50 a 350 metros por estación con precisiones típicas de ±2 a ±5 mm sobre decenas de metros [3][4].
Para cubrir un activo grande se realiza un escaneo multi-estación: el operador mueve el escáner por distintas posiciones (típicamente 30-50 estaciones para un edificio de 10.000 ft²) y luego registra todas las nubes en un sistema de coordenadas único usando targets esféricos o registro asistido por software [4].
Equipos representativos del segmento profesional: Leica RTC360, FARO Focus Premium y Trimble X12. El software estándar para procesar la nube es Leica Cyclone, FARO Scene o Autodesk Recap [4][15].
Aplicaciones principales: modelado as-built y BIM (Scan-to-BIM), análisis de integridad estructural bajo API 653, gemelo digital de plantas y naves industriales, layouts de planta, coordinación de revamping y turnaround.
Escáner handheld (portátil)
Es el escáner que se sostiene con la mano y se mueve alrededor del objeto en tiempo real. Se basa en los principios de luz estructurada o triangulación láser, lo que le da una precisión muy superior al escaneo estacionario en su rango de trabajo: típicamente ±0,02 a ±0,1 mm en rangos cortos de 0,1 a 4 metros [1][3][6].
La velocidad de captura puede llegar a 2,8 millones de mediciones por segundo según las especificaciones de fabricantes como Artec 3D [1]. El operador ve el modelo formándose en tiempo real en pantalla, lo que permite cubrir áreas faltantes sin tener que volver al taller.
Equipos representativos del segmento profesional: Artec Leo, Artec Eva, Shining 3D EinScan HX y Creaform HandySCAN. El software estándar para procesar y modelar es Geomagic Design X, PolyWorks, SolidWorks o Inventor para llegar al CAD paramétrico [9][18].
Aplicaciones principales: ingeniería inversa de piezas y equipos, control de calidad dimensional, validación de fabricaciones, sustitución de importaciones, escaneo de matricería, reconstrucción de moldes y álabes.

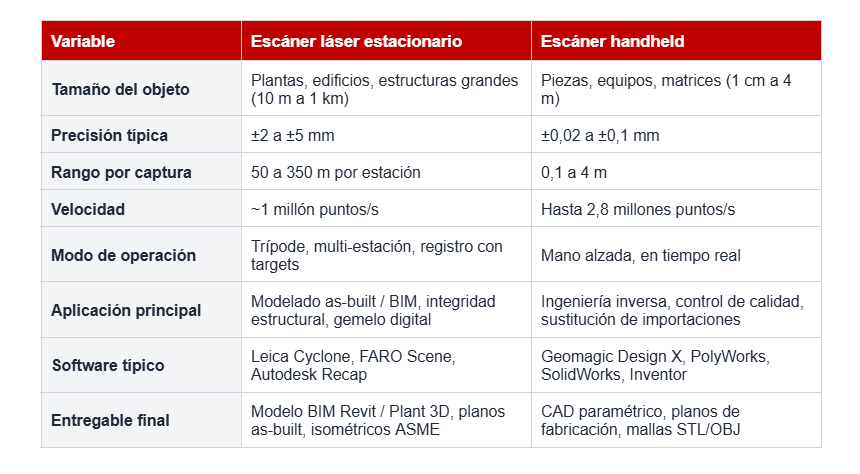

¿Cuándo usar cada uno? - Tabla de decisión
La elección entre escaneo láser estacionario y handheld no es una preferencia: depende del tamaño del objeto y la precisión necesaria. La tabla siguiente sintetiza las diferencias principales para tomar la decisión correcta:
Subtipos de escáneres
Más allá de las dos familias principales, existen variantes que cubren nichos específicos. Estos son los cinco tipos más frecuentes en la industria [2][3][6]:
- Escáneres handheld de luz estructurada: ideales para piezas mecánicas, matricería, repuestos, componentes de motores y partes automotrices. Precisión desde ±0,02 mm hasta ±0,1 mm. Rango típico de 0,1 a 4 metros [3].
- Escáneres láser estacionarios (terrestrial): ideales para plantas completas, edificios y estructuras grandes. Se montan sobre trípode y rotan 360°. Rango de 50 a 350+ metros [4]. Habituales en modelado as-built de refinerías, estaciones de compresión y parques de tanques.
- Brazos articulados de medición con láser (CMM portátiles): precisión de ±0,01 mm a ±0,03 mm en rango de 1 a 4 metros [3]. Usados en control de calidad dimensional en laboratorio o taller.
- LiDAR aéreo (drones): para grandes extensiones, canteras, minas a cielo abierto y topografía. Precisión centimétrica a decimétrica [4].
- Escáneres de mano basados en SLAM: usan reconocimiento de patrones para armar el modelo sobre la marcha. Rápidos pero con menor precisión. Ideales para relevamientos preliminares.
Proyectos donde se combinan ambas tecnologías
En proyectos industriales reales, las dos tecnologías son complementarias y muchas veces se usan en el mismo proyecto. Algunos ejemplos típicos:
- Planta + componente crítico: se escanea toda la planta con láser estacionario para obtener el modelo BIM general (LOD 300), y luego se escanea con handheld una válvula crítica, una bomba o un intercambiador específico que necesita modelarse con detalle dimensional fino para una intervención de ingeniería.
- As-built + ingeniería inversa: se modela la planta as-built con escaneo estacionario para coordinar disciplinas, y se hace ingeniería inversa con handheld de una pieza obsoleta del proceso para fabricarla localmente y reemplazar la importada.
- Estructura + control de calidad: se escanea una nave o estructura metálica grande con láser estacionario para validar montaje, y se usan escáneres handheld para verificar tolerancias específicas en uniones soldadas o nodos críticos.
Aplicaciones del escaneo 3D en la industria

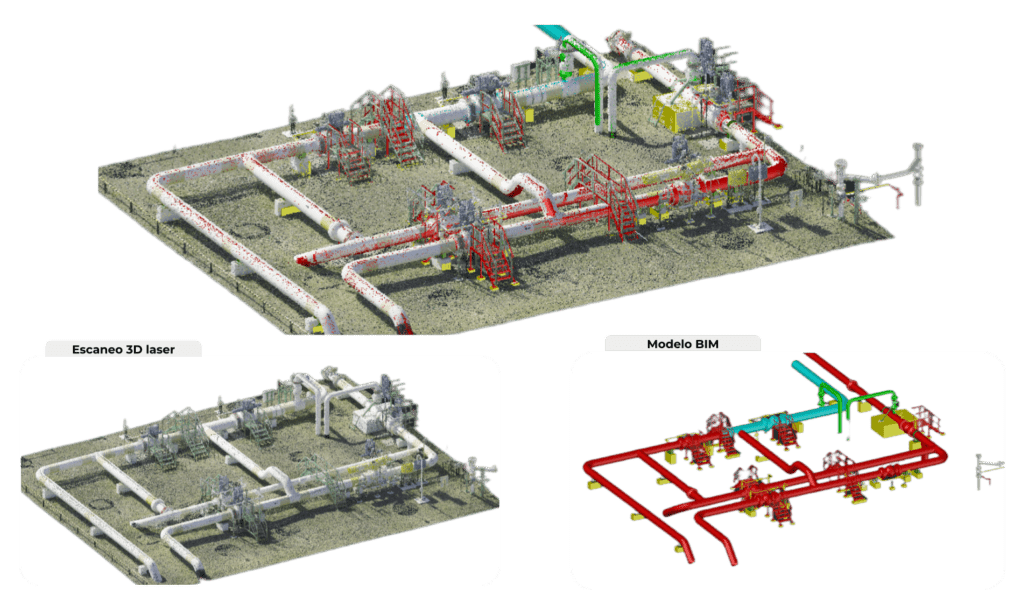

1. Modelado as-built y BIM (Scan-to-BIM)
Es la aplicación más demandada del escaneo láser 3D en plantas industriales y la base de prácticamente cualquier proyecto serio de revamping, ampliación, turnaround o auditoría. El objetivo es obtener un modelo 3D que refleja cómo está construida la planta realmente, no cómo decían los planos originales hace 20 o 30 años, donde típicamente faltan modificaciones, agregados de campo, soportes improvisados, líneas de servicio nuevas y todas las “memorias” que se acumulan en cualquier instalación industrial en operación [15].

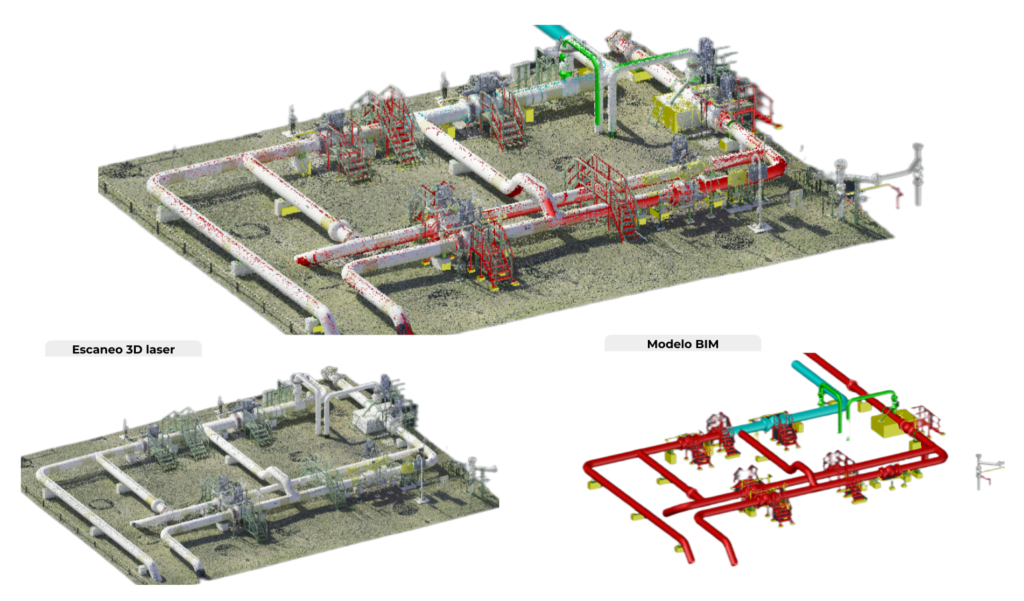

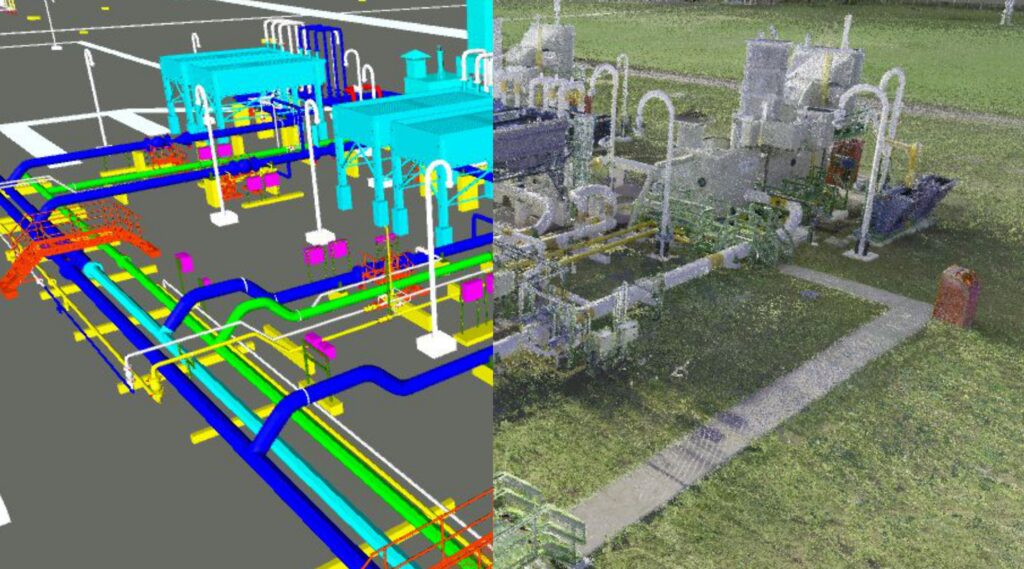

El flujo Scan-to-BIM parte del escaneo láser estacionario y/o portátil, registra las distintas estaciones en una nube de puntos unificada, y a partir de ahí se modela el activo en plataformas BIM/CAD profesionales. Las más usadas en industria son:
- Autodesk Revit: Estándar para modelado BIM disciplinario (estructura, mecánica, eléctrica) con familias paramétricas y gestión de niveles de detalle.
- AutoCAD Plant 3D: Orientado específicamente a plantas de proceso, con catálogos de tuberías, válvulas e instrumentos bajo normas ASME, ANSI y DIN.
- Aveva E3D / PDMS: El estándar de facto en Oil & Gas pesado para refinerías, plantas petroquímicas y offshore.
- SmartPlant 3D / S3D: Usado por EPCs internacionales en proyectos brownfield grandes.
- AutoCAD 2D + isométricos: Para entregables más livianos cuando no hace falta un BIM completo [15][17].
¿Qué nivel de detalle/desarrollo se utiliza?
El nivel de detalle se especifica con la nomenclatura LOD (Level of Development), reconocida internacionalmente:
- LOD 200: Geometría aproximada, suficiente para layouts conceptuales y volumetrías.
- LOD 300: Modelo preciso con dimensiones, ubicaciones y orientaciones reales. Es el estándar para mantenimiento, gestión de activos y proyectos de modificación.
- LOD 400: Incluye especificaciones de fabricación (materiales, schedules, conexiones soldadas vs. bridadas). Es el nivel necesario para prefabricación en taller y armado de spools de tubería.
- LOD 500: Modelo as-built verificado contra el activo real, con metadatos operativos completos.
Los entregables típicos del flujo as-built/BIM incluyen modelos Revit/Plant 3D con LOD 300-400, isométricos de tuberías bajo código ASME B31.3 [17], layouts DWG actualizados, planos de corte, listas de materiales (BOM), y reportes de coordinación entre disciplinas (clash detection) que detectan interferencias entre tuberías, estructura, instrumentos y caminos eléctricos antes de que se traduzcan en errores en obra.
La ventaja frente al relevamiento tradicional con flexómetro, cinta métrica y plano de croquis es de varios órdenes de magnitud: días de escaneo en una planta mediana puede reemplazar meses de relevamientos manuales, con la diferencia de que el modelo resultante es trazable, auditable y reutilizable para futuros proyectos sobre el mismo activo [4][12][15].
2. Gemelo digital y visualización navegable
Una vez que existe el modelo BIM/as-built, el siguiente paso natural es enriquecerlo con metadatos operativos para crear un gemelo digital (digital twin) navegable desde un visor web. Cada objeto (válvula, tubería, motor, instrumento) lleva asociados su TAG operativo, código de activo, fabricante, presión de diseño, material, documentación técnica y registros de mantenimiento. Sirve para mantenimiento predictivo, entrenamiento remoto de operadores, planificación de paradas de planta y gestión integral de activos. El escaneo 3D es hoy la base de partida para la creación de digital twins industriales, integrables con plataformas CAFM, CMMS y EAM [15].

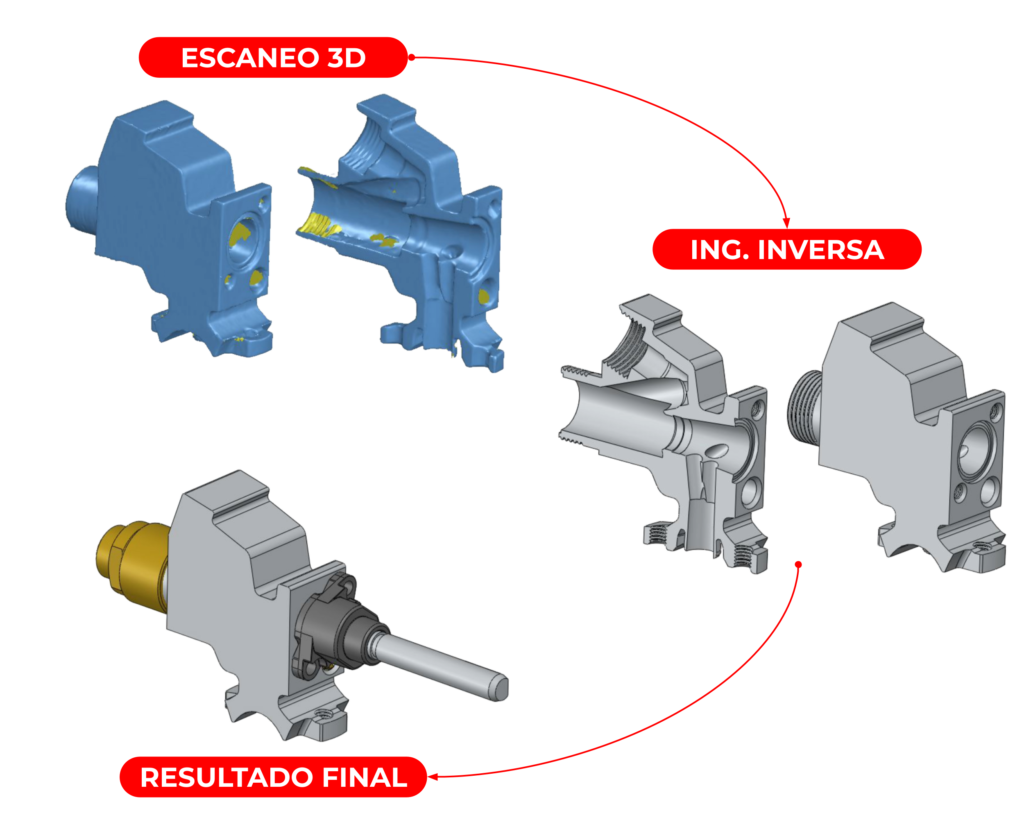

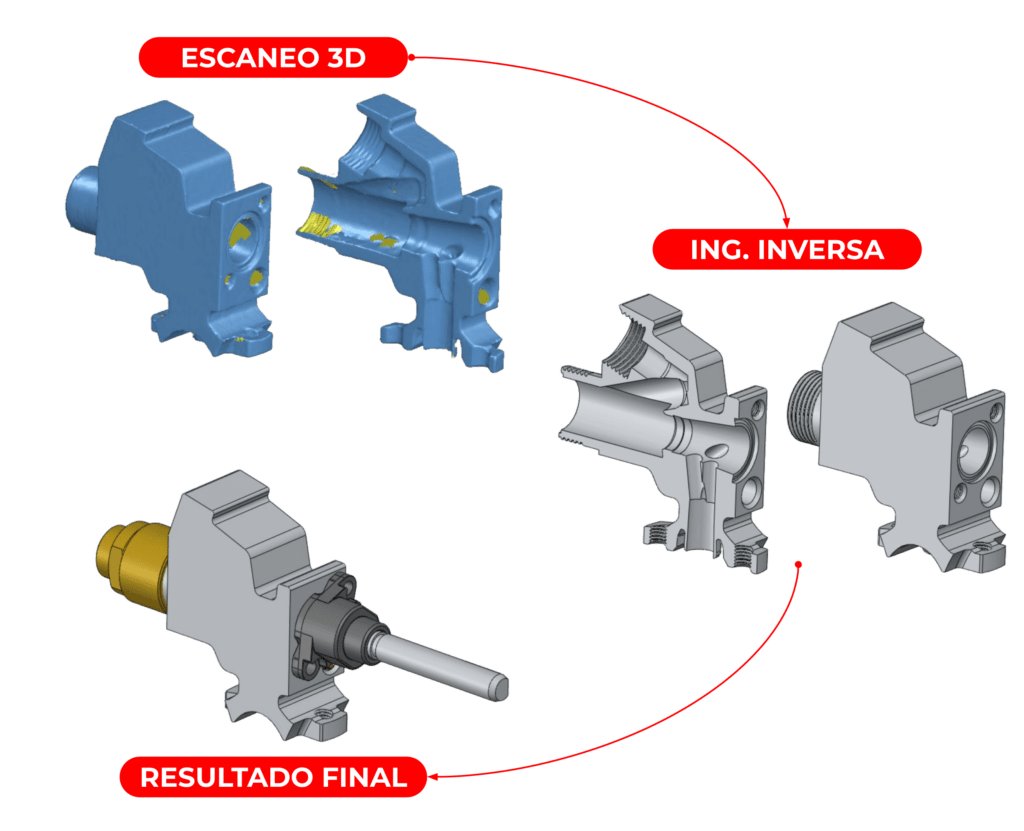

3. Ingeniería inversa de piezas y equipos
Generar planos y modelos CAD paramétricos de piezas o máquinas cuando no existe documentación original — algo frecuente en equipos importados, máquinas antiguas o partes discontinuadas [9][18]. La literatura académica confirma que los flujos basados en escaneo 3D son clave para reconstruir componentes legacy (moldes, álabes de turbina, piezas marinas y de energía) donde la documentación original es parcial o inexistente [10]. FARO reporta que la ingeniería inversa con escaneo 3D puede reducir el análisis y validación de diseño hasta en un 80 % comparado con métodos tradicionales [9].

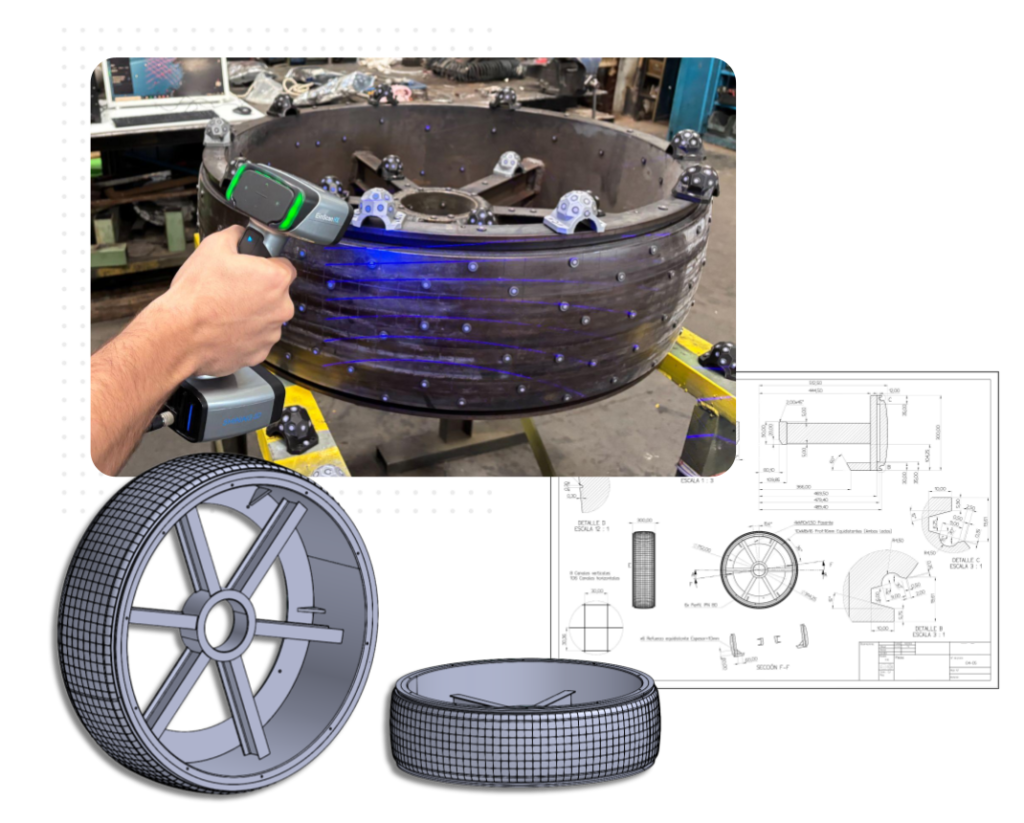

El flujo de ingeniería inversa con escaneo handheld
A diferencia del Scan-to-BIM, donde el resultado es un modelo geométrico de un activo grande, la ingeniería inversa apunta a obtener un modelo CAD paramétrico editable de una pieza específica, con todas sus features (agujeros, fillets, extrusiones, roscas) reconstruidas como entidades modificables. El flujo típico tiene seis etapas:
- Preparación de la pieza. Limpieza, eventual aplicación de spray mate temporal en superficies brillantes y colocación de marcadores de referencia si la pieza es grande o tiene pocas features distintivas.
- Escaneo handheld de la pieza. Captura completa de la geometría externa (y, cuando aplica, interna mediante desarmado) con escáner de luz estructurada o triangulación láser. Precisión típica: ±0,02 a ±0,1 mm.
- Limpieza y registro de la nube de puntos. Eliminación de ruido, unión de capturas múltiples y conversión a malla triangular (STL).
- Modelado CAD paramétrico. Reconstrucción de la pieza en software CAD profesional, identificando y reconstruyendo cada feature como entidad editable.
- Generación de planos técnicos. Vistas, cortes, dimensiones, tolerancias geométricas (GD&T), especificación de materiales y notas de fabricación.
- Verificación dimensional. Comparación final del CAD reconstruido contra la nube de puntos original mediante mapas de calor de desviaciones, para garantizar que el modelo respeta la geometría real.
Software profesional usado en ingeniería inversa
La cadena de software es distinta a la del flujo BIM. En ingeniería inversa industrial los estándares son:
- Geomagic Design X — el estándar de facto para ingeniería inversa avanzada. Permite reconstruir features paramétricas directamente desde la malla y exportar a SolidWorks, Inventor o Creo manteniendo el árbol de diseño.
- PolyWorks Modeler — orientado a ingeniería inversa y QC dimensional, muy usado en automotriz y aeroespacial.
- SolidWorks (con módulo ScanTo3D) — para piezas de complejidad media-baja directamente en el CAD nativo.
- Autodesk Inventor y PTC Creo — destino habitual del modelo CAD final, con compatibilidad nativa para los formatos exportados desde Geomagic o PolyWorks.
- CloudCompare / MeshLab — herramientas open-source para tareas previas de limpieza y comparación de mallas.
Niveles de fidelidad en ingeniería inversa
Así como el flujo BIM tiene LOD, en ingeniería inversa se trabaja con tres niveles de fidelidad según el uso final del modelo:
- Nivel 1 — Réplica geométrica. Modelo “as-scanned” sin parametrizar, suficiente para visualización, impresión 3D o duplicación exacta. Tiempo y costo bajos.
- Nivel 2 — CAD paramétrico funcional. Reconstrucción de features principales como entidades editables. Apto para fabricación, modificaciones de diseño y documentación técnica. Es el nivel más demandado en industria.
- Nivel 3 — CAD paramétrico optimizado. Además de la reconstrucción, se mejoran ángulos de salida, tolerancias, materiales y geometría para optimizar la fabricación local o aumentar la durabilidad respecto del original. Requiere ingeniería de diseño adicional.
Aplicaciones más frecuentes
Las aplicaciones más comunes de ingeniería inversa con escaneo handheld en la industria incluyen:
- Reconstrucción de matricería sin planos — moldes de inyección, matrices de estampado, troqueles de corte.
- Replicación de repuestos críticos discontinuados — bombas, válvulas, engranajes, álabes de turbina.
- Sustitución de importaciones — replicación local de piezas con largos plazos aduaneros o costos prohibitivos.
- Adaptación de piezas legacy a equipos nuevos — interfaces mecánicas para retrofits y modernizaciones.
- Modificación y mejora de diseño existente — partir de la pieza real para rediseñar puntos críticos.
Documentación técnica de patrimonio mecánico — máquinas históricas, restauración industrial, museos [18].
4. Control dimensional y metrología

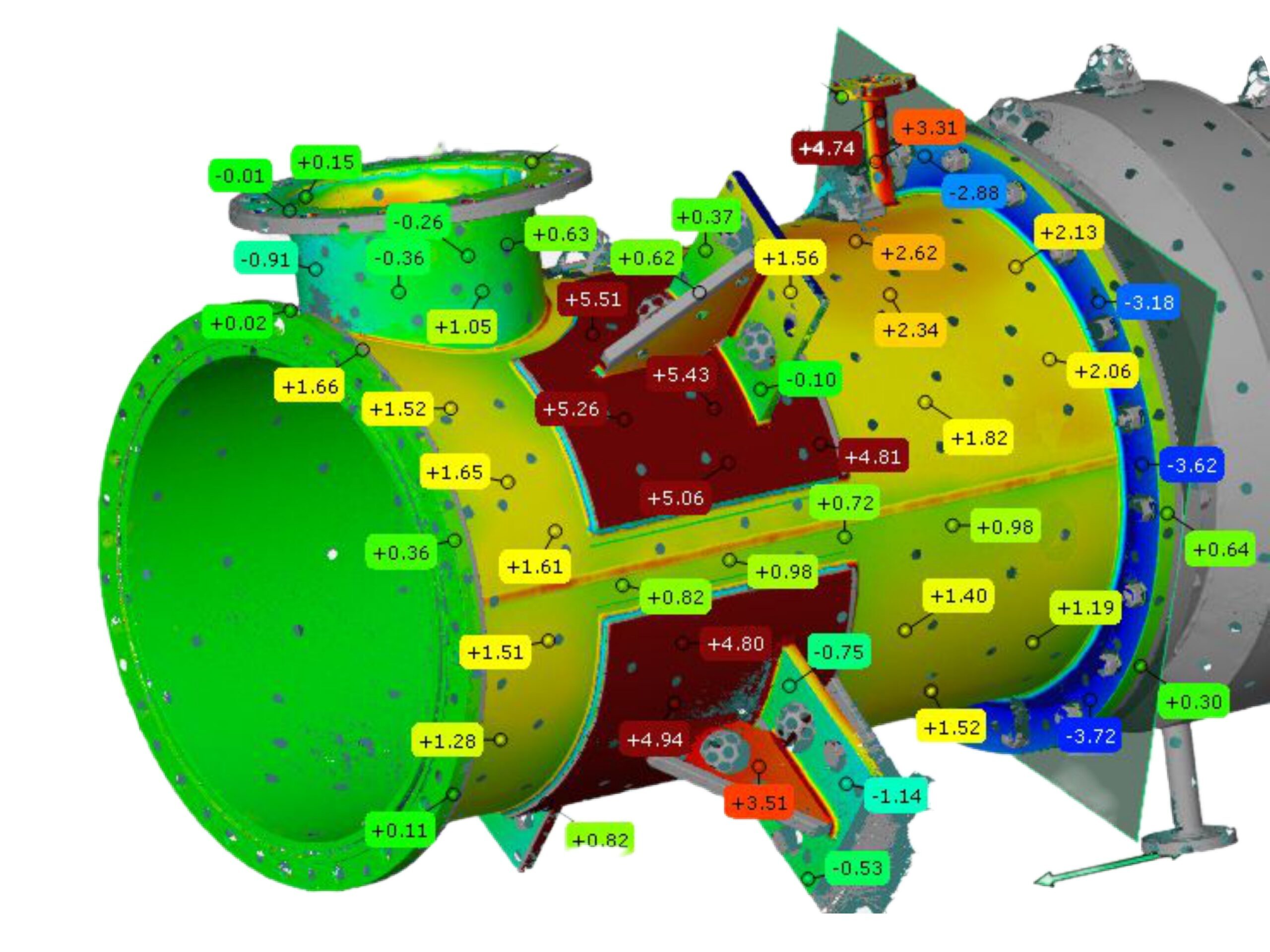

Comparar una pieza fabricada contra su CAD de diseño mediante mapas de calor de desviaciones (color deviation maps). El software (típicamente Geomagic Control X o PolyWorks Inspector) superpone la nube de puntos escaneada sobre el modelo teórico y colorea cada punto según cuánto se aleja del valor nominal [6]. Se usa para auditar fabricaciones en serie, inspeccionar matricería, validar piezas fundidas o mecanizadas y verificar tolerancias en producción.
Es especialmente valioso en industrias como automotriz, aeroespacial, packaging y manufactura de precisión, donde una desviación de décimas de milímetro puede invalidar una serie completa o generar problemas de ensamblaje en línea.
5. Análisis de integridad estructural

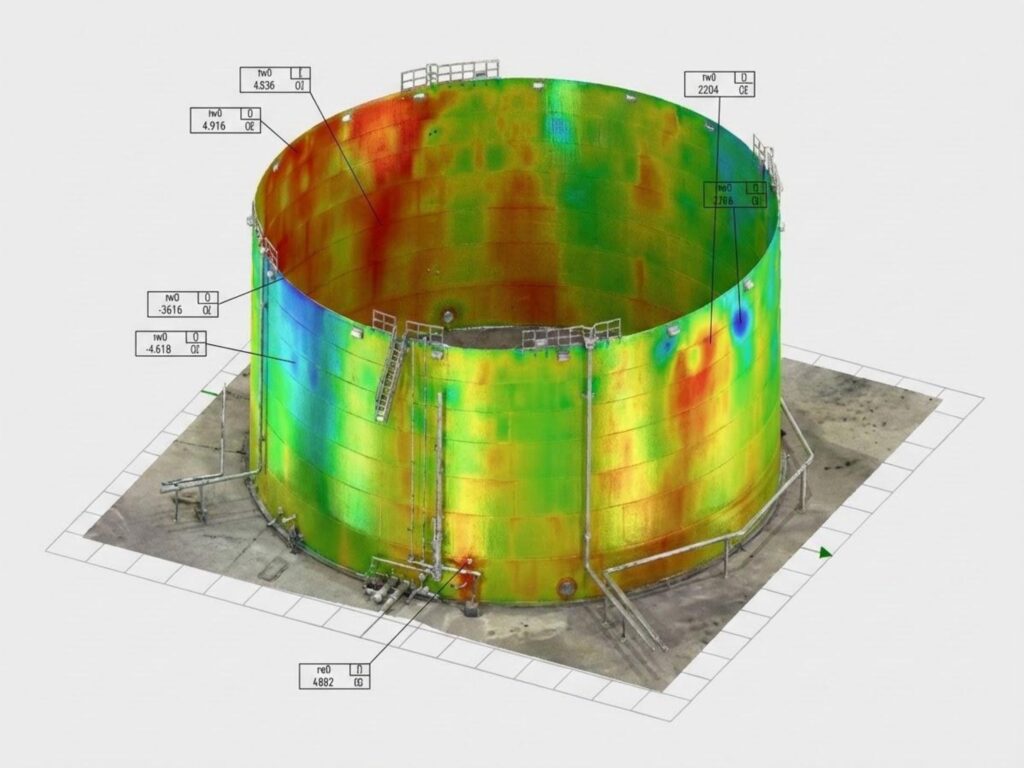

Medir deformaciones, asentamientos, pérdida de verticalidad en tanques bajo API 653 [11][12], ovalamiento en recipientes a presión, desplazamientos en estructuras metálicas y daños por corrosión comparando escaneos de distintas fechas. Según Processing Magazine, el escaneo láser 3D permite analizar toda la superficie del tanque en vez de las 12 estaciones discretas que exige el método tradicional con estación total, detectando deformaciones locales que de otra manera pasarían desapercibidas [12]. Las inspecciones regulares bajo API 653 han contribuido a reducir los incidentes de falla de tanques hasta en un 50 % [14].
Los entregables típicos son reportes con mapas de calor de desviaciones, tablas de mediciones críticas (verticalidad de virolas, redondez, asentamientos diferenciales, volumetría de diques de contención) y conclusiones según la norma aplicable: API 650, API 653, ISO.
Entregables típicos de un proyecto de escaneo 3D
Uno de los motivos por los que muchas empresas dudan antes de contratar un escaneo es que no tienen claro qué reciben al final. Los entregables varían según la tecnología utilizada [15][18]:
Entregables del flujo de escaneo láser estacionario (planta)
- Nube de puntos procesada: formatos E57, RCP, LAS, LGS. Compatible con Aveva E3D, AutoCAD Plant 3D, Revit, SmartPlant 3D y CloudCompare [15].
- Modelos BIM Revit / Plant 3D: con LOD 200, 300 o 400 según el uso. LOD 300 para mantenimiento; LOD 400 para prefabricación de spools.
- Isométricos de tuberías: bajo código ASME B31.3 [17], con BOM, especificaciones y numeración de spools.
- Planos 2D as-built: DWG, PDF con cortes, vistas, fachadas, layouts.
- Gemelo digital navegable: visor web tipo Street View industrial con metadatos por objeto. No requiere instalar software.
Reportes de integridad estructural: con mapas de calor de desviaciones y conclusiones según norma aplicable (API 650, API 653, ISO) [11][12].
Entregables del flujo de escaneo handheld (pieza)
- Mallas 3D: formatos STL, OBJ, PLY. Listas para impresión 3D, mecanizado CNC o simulación.
- Modelos CAD paramétricos: SolidWorks, Inventor, Fusion 360, Creo. Modelos editables donde cada feature (agujero, fillet, extrusión) se puede modificar [9].
- Planos de fabricación: DWG, PDF con dimensiones, tolerancias, materiales y notas de fabricación.
- Reportes de control dimensional: con mapas de desviación versus CAD nominal, tablas de tolerancias y secciones críticas.

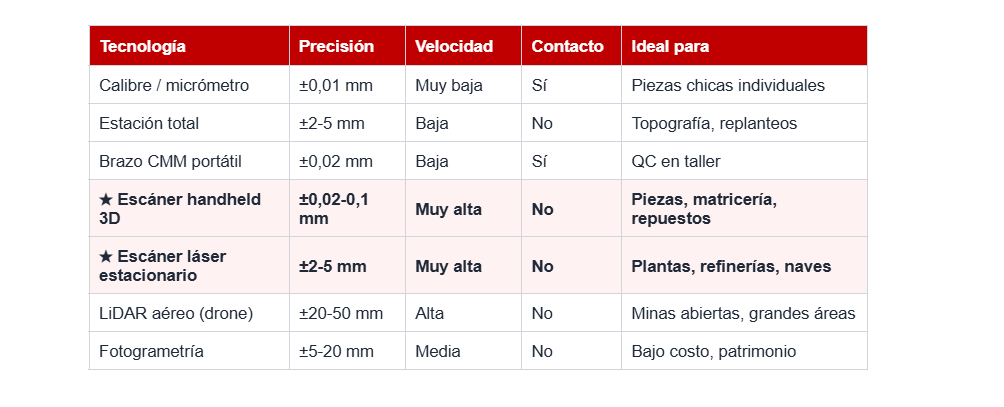

Diferencias con otras tecnologías de medición
Cada tecnología tiene su nicho. La tabla siguiente sintetiza las diferencias principales [2][3][6]:
La decisión sobre qué tecnología usar depende de tres variables: tamaño del objeto, precisión necesaria y presupuesto. En la mayoría de los casos industriales reales, el escaneo 3D ofrece el mejor balance entre precisión, velocidad y costo [6][7].
Ventajas clave frente a métodos tradicionales
- en operación, respetando protocolos de seguridad y áreas clasificadas [15].
- Captura completa en una sola visita: un escaneo captura millones de puntos, mucho más de lo que se podría medir manualmente en semanas [12].
- Precisión auditable: cada punto tiene coordenadas trazables. Los entregables sirven como evidencia técnica para inspecciones normativas API, ASME e ISO [11][16][17].
- Trabajo remoto posterior: una vez capturada la nube de puntos, toda la ingeniería y el modelado se hace en oficina.
- Modificable y actualizable: futuras modificaciones de la planta pueden incorporarse al modelo existente.
- Independiente de planos previos: funciona igual de bien con o sin documentación original del equipo [18].
Costos y plazos típicos
Los proyectos de escaneo 3D se cotizan habitualmente por superficie escaneada (m²), cantidad de estaciones de escaneo, complejidad de la pieza o LOD del modelo BIM final, según el alcance acordado [4][15]. Los rangos de plazo más frecuentes en la industria son orientativos y dependen del tamaño del activo, las restricciones operativas del sitio y los entregables comprometidos:
Proyectos con escáner handheld
- Escaneo + ingeniería inversa de pieza individual: 1 a 3 semanas, costo dependiente de la complejidad geométrica y del nivel de detalle del CAD.
- Control de calidad dimensional de lote: 1 a 2 semanas, según cantidad de piezas y nivel de reporting requerido.
Proyectos con escáner láser estacionario
- Relevamiento de naves industriales y parques de tanques: 1 a 7 días, según superficie y densidad de equipos.
- Modelado as-built de unidad de proceso mediana: 2 a 4 semanas.
- Modelado as-built de planta completa: 4 a 20 semanas, generalmente ejecutado por fases para alimentar los proyectos de ingeniería derivados sin bloqueo.
- Auditoría API 653 de tanque atmosférico: 1 a 2 semanas desde el escaneo hasta el reporte final con verticalidad, redondez y asentamientos [11][15].
Importante
Los plazos indicados corresponden al tiempo de ejecución técnica del proveedor. El plazo total del proyecto incluye además los tiempos de aprobación interna del cliente (compras, gerencia técnica, HSE) y las ventanas de coordinación operativa para el escaneo en campo, que pueden sumar 2 a 6 semanas adicionales.
Expertos en captura y digitalización de activos
En FGi integramos tecnologías de escaneo láser y handheld para transformar el mundo físico en datos precisos. Nuestra capacidad operativa nos permite resolver desde la micro-precisión necesaria en matricería y repuestos, hasta el relevamiento masivo de plantas industriales, naves y refinerías enteras. Brindamos la base técnica necesaria para que su ingeniería sea infalible.
Preguntas frecuentes
¿Cuál es la diferencia entre escaneo láser estacionario y escaneo handheld?
El escaneo láser estacionario (terrestrial) se monta sobre trípode, captura 360° por estación y tiene rangos de 50-350 m con precisiones de ±2-5 mm. Es el indicado para plantas, refinerías, naves industriales, parques de tanques y estructuras grandes. El escaneo handheld (luz estructurada o triangulación láser) es portátil, captura piezas o equipos individuales con rangos cortos (0,1-4 m) y precisiones de ±0,02-0,1 mm. Es el indicado para ingeniería inversa, control de calidad y matricería. En proyectos industriales reales, ambas tecnologías se complementan: estacionario para el contexto de planta y handheld para componentes críticos en detalle [3][6].
¿Cuánto cuesta un proyecto de escaneo 3D en Argentina?
El costo se cotiza habitualmente por m² escaneado, número de estaciones, complejidad de pieza o LOD del modelo BIM final. Las variables que más impactan son el tamaño del activo, la complejidad del entorno (densidad de tuberías, accesos restringidos, áreas clasificadas Ex), el LOD requerido (LOD 200 vs. LOD 400) y la logística del sitio (Gran Buenos Aires, Vaca Muerta, minas del NOA, sur patagónico). Lo recomendable es solicitar propuesta a más de un proveedor con un alcance bien definido.
¿Qué precisión tiene el escaneo 3D?
Los escáneres handheld alcanzan ±0,02 mm a ±0,1 mm en piezas individuales [1][3], y los escáneres láser estacionarios logran precisiones típicas de ±2 a ±5 mm sobre distancias de decenas de metros en plantas completas, suficiente para cumplir con normas API 650/653 (tanques), ASME B31.3 (tuberías) e ISO [11][12].
¿Se puede escanear una planta o equipo en funcionamiento?
Sí. El escaneo 3D es sin contacto y no requiere detener la producción en la mayoría de los casos, lo que es crítico para plantas continuas de Oil & Gas, minería y energía. Los protocolos de seguridad se coordinan con el área HSE del cliente. En áreas clasificadas (Ex), se utilizan equipos certificados o protocolos específicos [15].
¿Sirve para auditorías de tanques bajo API 653?
Sí. El escaneo láser 3D es hoy uno de los métodos más usados para inspecciones API 653 porque permite analizar toda la superficie del tanque en lugar de las 12 estaciones discretas que exige el método tradicional con estación total [12]. Se obtienen reportes de verticalidad de virolas, redondez, asentamientos diferenciales y volumetría de diques de contención trazables al escaneo. Las inspecciones regulares bajo API 653 han contribuido a reducir los incidentes de falla de tanques hasta en un 50 % [14].
¿Qué diferencia hay entre escaneo láser 3D y fotogrametría?
La fotogrametría reconstruye la geometría a partir de muchas fotos 2D superpuestas. Es más económica pero menos precisa (±5-20 mm) y muy dependiente de las condiciones de iluminación, lo que la hace inadecuada para entornos industriales con sombras profundas, espacios confinados, áreas clasificadas o tuberías densas. El escaneo láser 3D es más preciso, más rápido, independiente de la iluminación y más confiable en plantas reales [6].
Bibliografía y fuentes consultadas
Las afirmaciones técnicas, estadísticas y normativas de este documento están respaldadas por las siguientes fuentes públicas y autoritativas, organizadas en dos grupos: (1) fuentes técnicas de la industria del escaneo 3D — fabricantes líderes (Artec 3D, FARO, 3D Systems, Shining 3D), portales técnicos especializados y revisiones académicas; (2) normas internacionales y publicaciones de referencia para aplicaciones en Oil & Gas (API 653, ASME B31.3, Processing Magazine, Intertek).
[1] Artec 3D. “What is laser 3D scanning? | Professional 3D scanning solutions”. Disponible en: https://www.artec3d.com/learning-center/laser-3d-scanning. Consultado en abril de 2026.
Aplicación: Referencia sobre los principios físicos del escaneo láser y benchmarks de equipos profesionales (±0,02 mm de precisión, hasta 2,8 millones de mediciones/segundo).
[2] 3D Systems. “3D Scanners – Scanner Guide”. Disponible en: https://www.3dsystems.com/3d-scanner/scanner-guide. Actualizado: abril de 2025.
Aplicación: Referencia técnica sobre funcionamiento de escáneres de triangulación láser, luz estructurada, pulso láser (time-of-flight) y cambio de fase (phase-shift).
[3] 3D Mag. “Exploring the Different Types of 3D Scanners: Laser Triangulation, Structured-Light, Time-of-Flight, and Phase-Shift”. Enero de 2026. Disponible en: https://www.3dmag.com/3d-wikipedia/types-of-3d-scanners-laser-triangulation-structured-light-time-of-flight-phase-shift/
Aplicación: Benchmarks comparativos: escáneres de luz estructurada alcanzan planaridad de 10 µm; escáneres láser ToF llegan a 1.000 m de rango; escáneres phase-shift alcanzan 150 m con precisión 1-3 mm.
[4] The Future 3D. “How 3D Scanning Works – Technical Guide (2026)”. Disponible en: https://www.thefuture3d.com/learn/how-3d-scanning-works-guide/
Aplicación: Descripción técnica del funcionamiento de escáneres terrestres (Leica RTC360, FARO Focus Premium, Trimble X12) y tiempos típicos de campo.
[5] Hermary. “Principles of Laser Triangulation”. 2023. Disponible en: https://hermary.com/learning/principles-of-laser-triangulation/
Aplicación: Referencia técnica sobre triangulación láser y sus rangos de aplicación óptimos (hasta 3 metros).
[6] Aniwaa. “3D scanning technologies – what is 3D scanning and how does it work?”. Disponible en: https://www.aniwaa.com/guide/3d-scanners/3d-scanning-technologies-and-the-3d-scanning-process/
Aplicación: Clasificación de tecnologías de escaneo 3D y sus limitaciones (sensibilidad a superficies brillantes, oscuras o transparentes).
[7] 3Dnatives. “Laser Scanner vs Structured Light Scanner: which should you choose?”. 2019. Disponible en: https://www.3dnatives.com/en/laser-3d-scanner-vs-structured-light-3d-scanner-080820194/
Aplicación: Comparativa entre triangulación láser y luz estructurada; precisión del orden de decenas de micrómetros en triangulación.
[8] IJIRSET. “A Literature Review on Low Cost 3D Scanning Using Laser and Structured Light”. International Journal of Innovative Research in Science, Engineering and Technology, julio de 2017. Disponible en: https://ijirset.com/upload/2017/july/384_A%20Literature.pdf
Aplicación: Revisión académica sobre los principios físicos del escaneo láser (ToF, phase shift, triangulación).
[9] FARO Technologies. “3D Scanning Enhances Efficiency and Accuracy in Reverse Engineering”. Disponible en: https://www.faro.com/en/Resource-Library/Article/3D-Scanning-Efficiency-in-Reverse-Engineering
Aplicación: Fuente para el dato de que el escaneo 3D puede reducir el proceso de análisis y validación en ingeniería inversa hasta un 80 % respecto de métodos tradicionales.
[10] MDPI – Applied Sciences. “A Review on Reverse Engineering for Sustainable Metal Manufacturing: From 3D Scans to Simulation-Ready Models”. Enero de 2026. Disponible en: https://www.mdpi.com/2076-3417/16/3/1229
Aplicación: Revisión académica peer-reviewed sobre aplicaciones de ingeniería inversa con escaneo 3D en manufactura metálica (moldes, álabes, piezas marinas/energía).
[11] American Petroleum Institute (API). “API Standard 653 – Tank Inspection, Repair, Alteration, and Reconstruction”. 5ª edición. Disponible en: https://www.api.org/
Aplicación: Norma internacional de referencia para inspección, reparación, alteración y reconstrucción de tanques de almacenamiento atmosféricos.
[12] Processing Magazine. “Enhanced tank inspections”. Disponible en: https://www.processingmagazine.com/material-handling-dry-wet/tanks-vessels/article/21137145/enhanced-tank-inspections
Aplicación: Aplicaciones del escaneo láser 3D bajo API 653 y comparativa con método tradicional de estación total (12 estaciones manuales vs. millones de puntos).
[13] iFluids Engineering. “API 653 Tank Inspection Code – In-Service Integrity Explained”. Diciembre de 2025. Disponible en: https://ifluids.com/standard/api-653-tank-inspection-code/
Aplicación: Frecuencia de inspecciones bajo API 653: externa cada 5 años; interna cada 10 años (o según tasa de corrosión).
[14] TTI Environmental Inc.. “Quick Overview of Storage Tank Inspection Standards”. Noviembre de 2025. Disponible en: https://ttienvinc.com/blog/quick-overview-of-storage-tank-inspection-standards/
Aplicación: Dato estadístico: las inspecciones regulares bajo API 653 han contribuido a reducir los incidentes de falla de tanques hasta un 50 %.
[15] iScano. “3D Laser Scanning for Oil & Gas: API 653 & Turnaround Guide”. Noviembre de 2025. Disponible en: https://iscano.com/laser-scanning-lidar-future-trends/3d-laser-scanning-oil-gas-transforming-industry/
Aplicación: Aplicaciones de escaneo láser en Oil & Gas: ±2 mm de precisión típica en planta, escaneo externo de tanques en servicio, formatos E57/RCP, compatibilidad con Aveva E3D, SmartPlant, AutoCAD Plant 3D y Revit.
[16] Intertek. “Above-Ground Storage Tanks – Inspection Services”. Disponible en: https://www.intertek.com/technical-inspection/above-ground-storage-tanks/
Aplicación: Servicios de inspección API 653 y uso de escaneo láser 3D para cuantificar deformaciones dimensionales (verticalidad, redondez, asentamientos).
[17] ASME. “ASME B31.3 – Process Piping”. American Society of Mechanical Engineers. Disponible en: https://www.asme.org/codes-standards/find-codes-standards/b31-3-process-piping
Aplicación: Código internacional de referencia para tuberías de proceso, aplicable al diseño, fabricación, montaje e inspección de sistemas de cañerías en plantas de refinación y petroquímicas.
[18] Shining 3D. “Reverse Engineering with 3D Scanning: Faster, Smarter, Easier”. Disponible en: https://www.shining3d.com/reverse-engineering-with-3d-scanning-faster-smarter-easier
Aplicación: Aplicaciones de ingeniería inversa con escaneo 3D en automotriz, aeroespacial, maquinaria pesada, bienes de consumo y preservación patrimonial.
Verificación y actualización de fuentes
Todas las URLs fueron consultadas en abril de 2026. Se recomienda revisar periódicamente las normas API 653 y ASME B31.3 directamente en los sitios oficiales (api.org, asme.org), ya que pueden emitirse nuevas ediciones.
