¿Qué es el escaneo 3D? Aplicaciones, casos de éxito, ventajas y desventajas
¿Qué es?

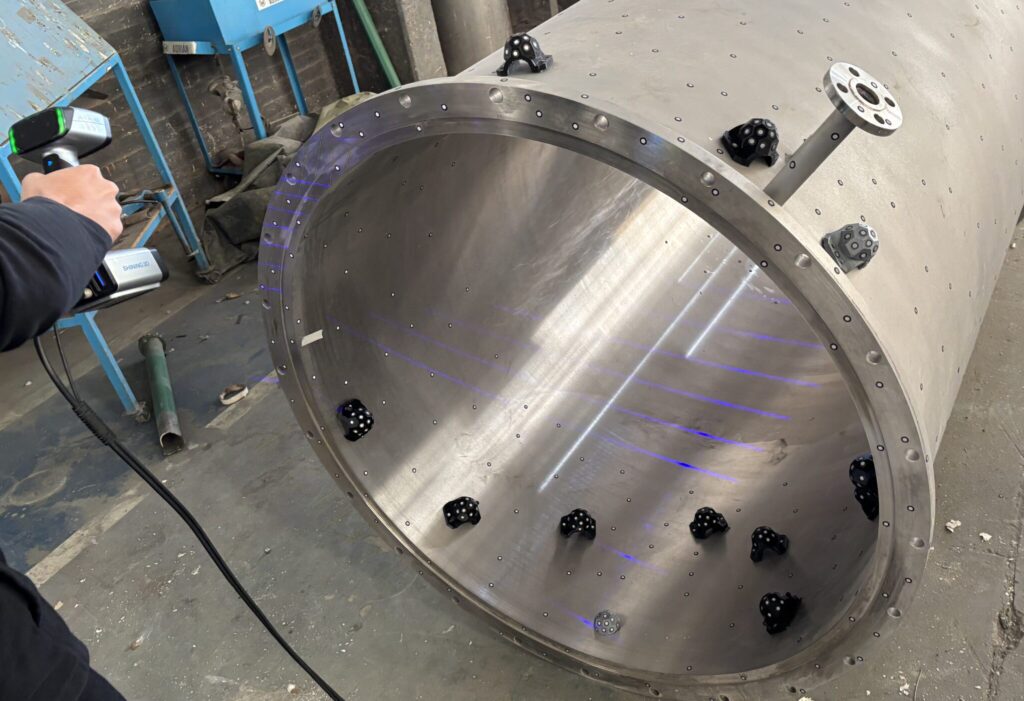

El escaneo 3D es una tecnología que permite capturar la forma y la geometría de un objeto o entorno en un formato digital tridimensional.
Este proceso se utiliza para obtener representaciones precisas y detalladas, que pueden ser utilizadas en diversas aplicaciones industriales, desde ingeniería inversa hasta control de calidad.
Aplicaciones del Escaneo 3D en la Industria
El escaneo 3D se utiliza en diversas aplicaciones industriales, en FGi lo usamos para:

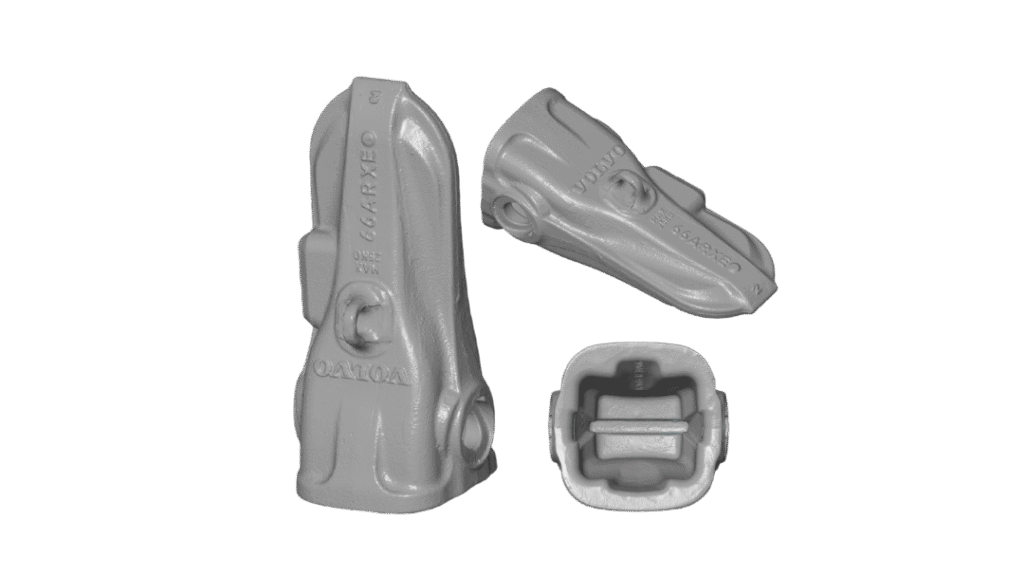

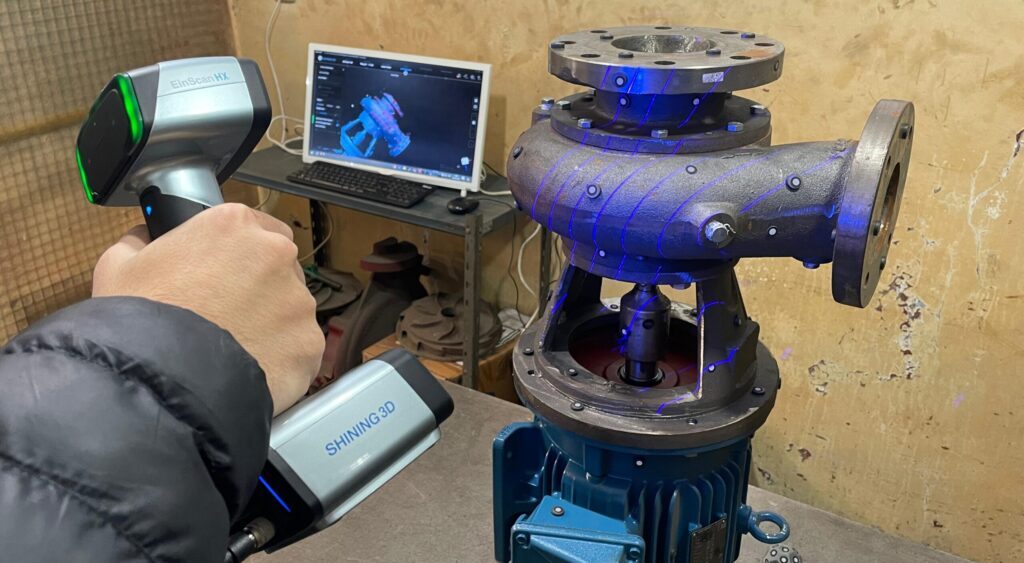

- Ingeniería Inversa: Permite crear modelos CAD a partir de objetos existentes, facilitando la reproducción o mejora de componentes.
- Reposición de piezas/repuestos: Esta tecnología permite producir repuestos discontinuados u obsoletos.
- Acceder a nuevos mercados: Se puede acceder a nuevos mercados con nuevos productos de formas más rápidas y menos costosas.
- Control de Calidad y medición: El escaneo 3D es una herramienta que mide con precisión de 0,05mm, capturando millones de puntos de las piezas capturando hasta el más mínimo detalle. El control de calidad mediante escaneo 3D puede ser utilizado para:

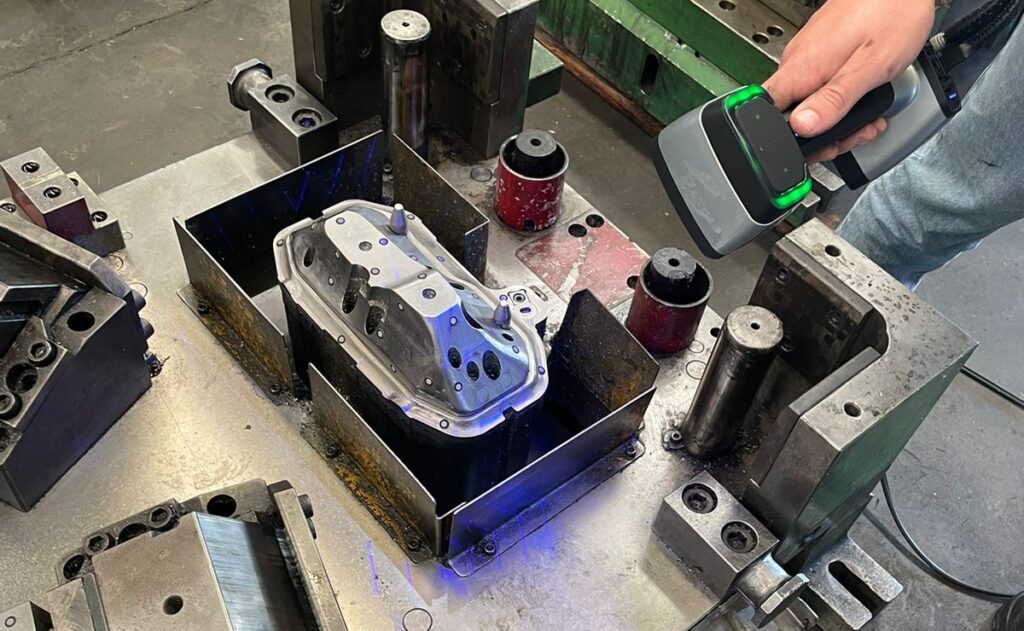

- Control de desgaste de matrices: Permite analizar y comparar los desgastes de matricería para saber si estas se tienen que corregir y cuanto se tienen que corregir o si pueden seguir produciendo.
- Medición: Al obtener la “copia” digital del mundo real, mediante software especializado podemos medir precisamente cosas que antes no eran posible. Ejemplo: desviaciones de vías de tren.
- Control de calidad: Se escanea la pieza a controlar y se compara con el CAD. Permite analizar desviaciones generales. Muy útil cuando se quieren hacer análisis de la forma general de piezas de forma precisa y rápida.
- Industria de Competición Automotriz: Los equipos de competición utilizan escaneo 3D para diseñar piezas y componentes personalizados para mejorar el rendimiento. Los datos escaneados pueden utilizarse para análisis y simulaciones en entornos virtuales (CFD y FEA).
- Desarrollo de Productos a Medida: Los modelos 3D permiten diseñar y producir productos personalizados con precisión.
Ventajas
El escaneo 3D presenta varias ventajas que lo convierten en una herramienta valiosa para la industria:
- Precisión y Exactitud: La precisión de los escáneres industriales se encuentran en el rango de las centenas de milímetros. En FGi nuestros escáneres rondan la precisión de 0,05 mm – 0,02 mm lo que es crucial para aplicaciones donde se requiere alta fidelidad.
- Rapidez: El proceso de escaneo es relativamente rápido, permitiendo la captura de datos en minutos, lo que puede acelerar el desarrollo y la producción. En promedio el escaneo completo de un auto demora alrededor de 3 horas.
- Flexibilidad: El escaneo 3D se puede aplicar a una amplia gama de objetos, desde componentes pequeños hasta grandes infraestructuras.
- Interoperabilidad: Los modelos 3D generados pueden ser integrados con software CAD y otros sistemas para análisis y diseño.
- Reducción de Errores: Al digitalizar objetos físicos, se minimiza el margen de error en comparación con métodos manuales de medición (calibres, micrómetros, brazos faro, etc.).
Desventajas
A pesar de sus numerosas ventajas, el escaneo 3D también tiene algunas desventajas:
- Costo: Los escáneres 3D de alta calidad pueden ser costosos, y el proceso puede requerir inversión en hardware y software especializado.
- Limitaciones Técnicas: Algunos escáneres pueden tener problemas para capturar superficies brillantes, transparentes o con detalles muy finos. Sin embargo, los de mayor calidad como los que tenemos en FGi resuelven estas limitaciones.
- Curva de Aprendizaje: La implementación del escaneo 3D puede requerir capacitación especializada y experiencia para obtener resultados óptimos.
Conclusión
Podemos concluir que el escaneo 3D es una herramienta poderosa con un amplio rango de aplicaciones en la industria. Aunque presenta ciertos desafíos y costos, sus ventajas y capacidades únicas lo convierten en una opción valiosa para empresas que buscan mejorar la eficiencia y precisión en sus procesos.
