Cómo el escaneo 3D y la ingeniería inversa aceleran el desarrollo de moldes y matrices
La fabricación de matricería suele enfrentarse a una realidad cotidiana: no siempre existen planos o modelos CAD disponibles. Muchas veces, solo se conserva una pieza física terminada, producto de una producción anterior, y se necesita fabricar nuevamente la matriz que la genera.
En estos casos, el escaneo 3D y la ingeniería inversa permiten reconstruir todo el proceso digitalmente, partiendo del producto final y llegando hasta el molde listo para mecanizado.
¿Qué es la digitalización de matricería?
La digitalización de matricería consiste en convertir una muestra física (pieza o componente) en un modelo digital preciso que permita rediseñar, fabricar o mejorar una matriz o molde.
Este proceso es posible gracias a la combinación de tecnología de escaneo 3D y software avanzado de ingeniería inversa.
El flujo de trabajo que aplicamos en FGi se resume en cuatro etapas:
- Escaneo 3D de la muestra:
Se captura la geometría completa de la pieza mediante un escáner 3D de alta resolución. La nube de puntos resultante refleja cada curva, radio y detalle del producto con precisión submilimétrica. - Procesamiento de datos:
Se limpian, corrigen y alinean los datos para crear una malla tridimensional uniforme. Este paso permite obtener un modelo exacto de la pieza original, libre de ruido y deformaciones. - Modelado CAD e ingeniería inversa:
A partir de la malla, se reconstruye el modelo CAD sólido. En esta instancia se puede invertir el diseño, es decir, crear la matriz o molde que permitirá reproducir esa pieza en serie. - Generación de planos y archivos de fabricación:
El resultado final es un conjunto de archivos CAD/CAM y planos técnicos listos para mecanizado, moldeo por inyección o cualquier otro proceso de producción.
De esta forma, se puede fabricar una matriz completa partiendo únicamente de una muestra física, sin depender de planos, proveedores externos ni documentación antigua.
Ventajas del proceso digital
Implementar esta metodología trae beneficios concretos y medibles:
- Reducción drástica de tiempos de desarrollo: se pasa del producto al molde en cuestión de días.
- Alta precisión dimensional: tolerancias de hasta ±0,02 mm garantizan que el nuevo molde genere piezas idénticas.
- Ahorro de costos: se eliminan errores, retrabajos y rediseños manuales.
- Autonomía técnica: el cliente obtiene la documentación completa de su propia matricería.
- Posibilidad de mejora: sobre la base digital se pueden optimizar geometrías, mejorar desmoldeos o adaptar diseños.
Casos de éxito: Distribuir, Fischer y la hebilla de chaleco
La digitalización de matricería no es solo una teoría: en FGi Ingeniería la aplicamos de forma práctica en distintos sectores industriales.
A continuación, tres casos que muestran cómo la ingeniería inversa permitió fabricar matrices nuevas o recuperar las existentes a partir de una muestra física.

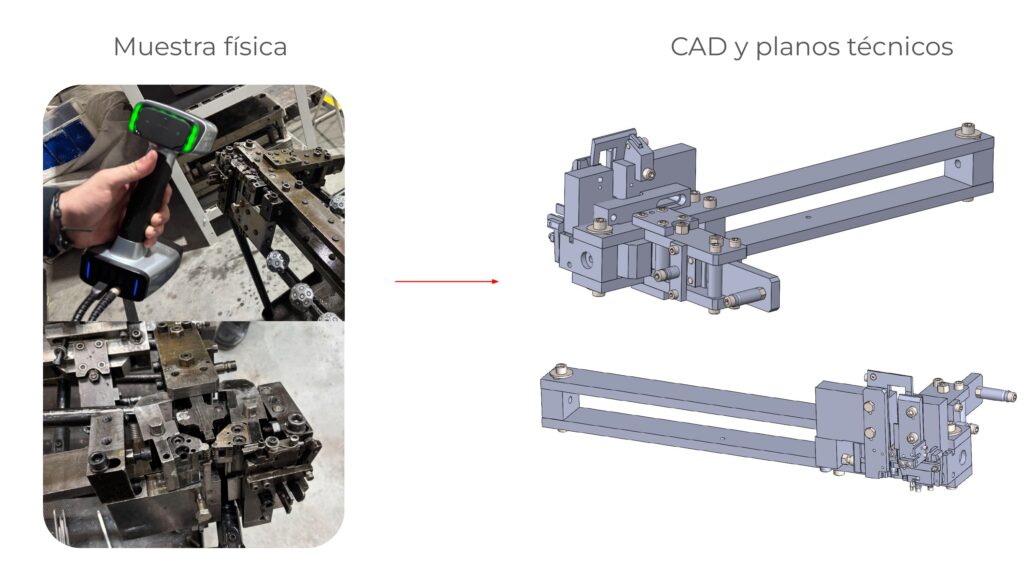

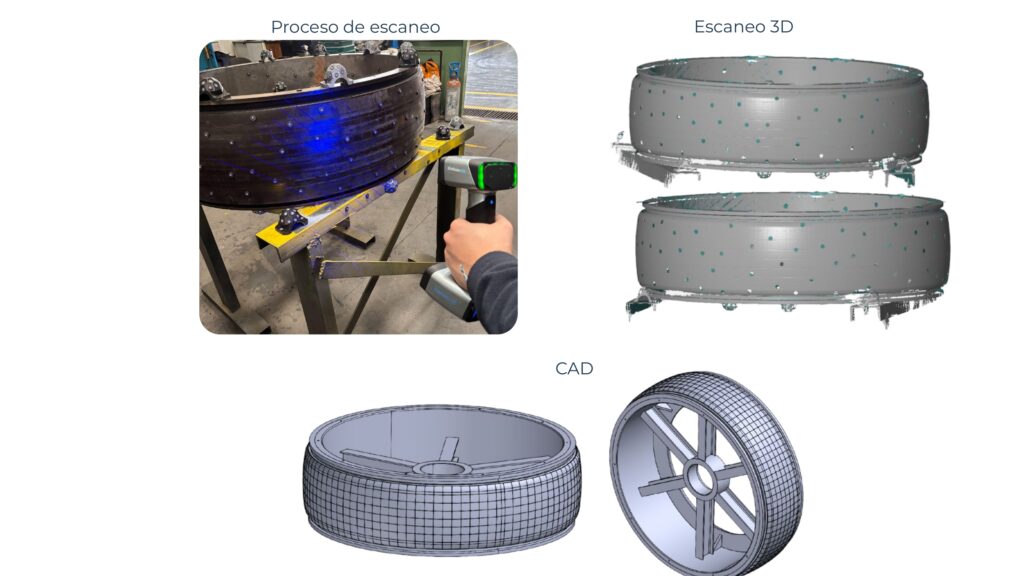

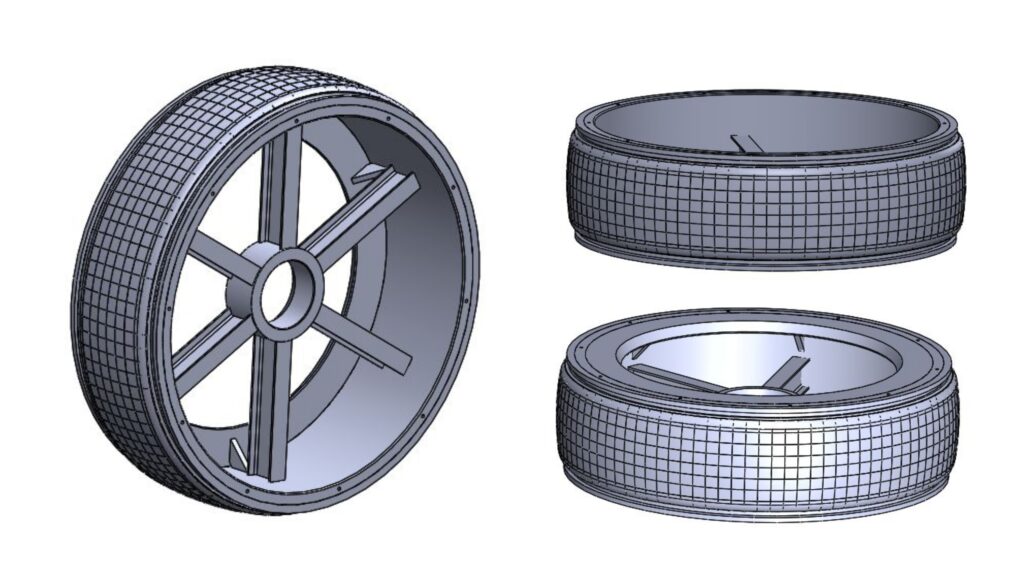

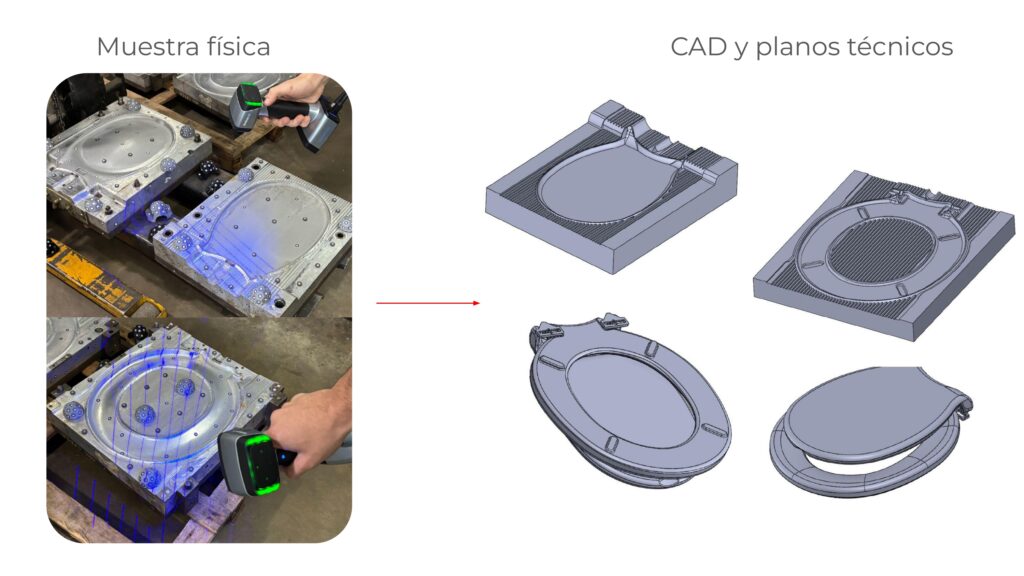

Distribuir y Fischer – Matricería reconstruida sin planos
Tanto Distribuir Marangoni como Fischer enfrentaron un problema similar: necesitaban producir nuevas matrices para componentes industriales, pero no contaban con planos actualizados ni modelos CAD.
En ambos casos, partimos de las piezas finales ya moldeadas para reconstruir digitalmente todo el sistema.
Proceso aplicado:
- Se escanearon las piezas físicas en 3D, capturando toda su geometría superficial.
- Se procesaron los datos para generar mallas limpias y listas para modelado.

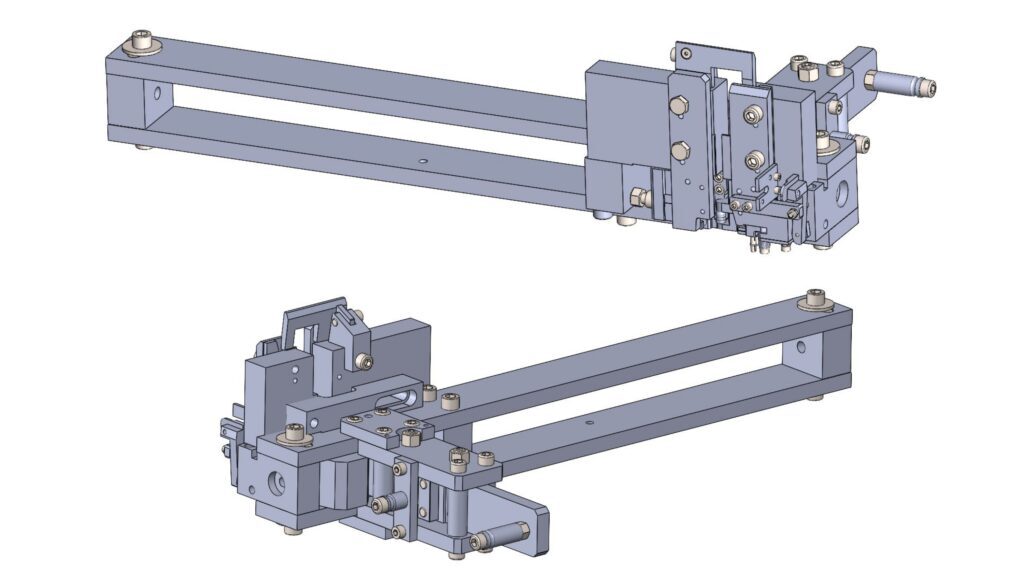

- A través de ingeniería inversa, se diseñaron las matrices inversas correspondientes (núcleos, cavidades, placas guía).
- Se generaron los planos y archivos CAD listos para mecanizado CNC.
Resultados:
- Las nuevas matrices encajaron perfectamente con los sistemas de moldeo existentes.
- Se redujeron los tiempos de desarrollo de meses a semanas.
- Ambas empresas obtuvieron documentación digital completa y editable, asegurando la trazabilidad futura de sus moldes.
Se habilitó la producción local de repuestos y moldes, reduciendo costos de importación.

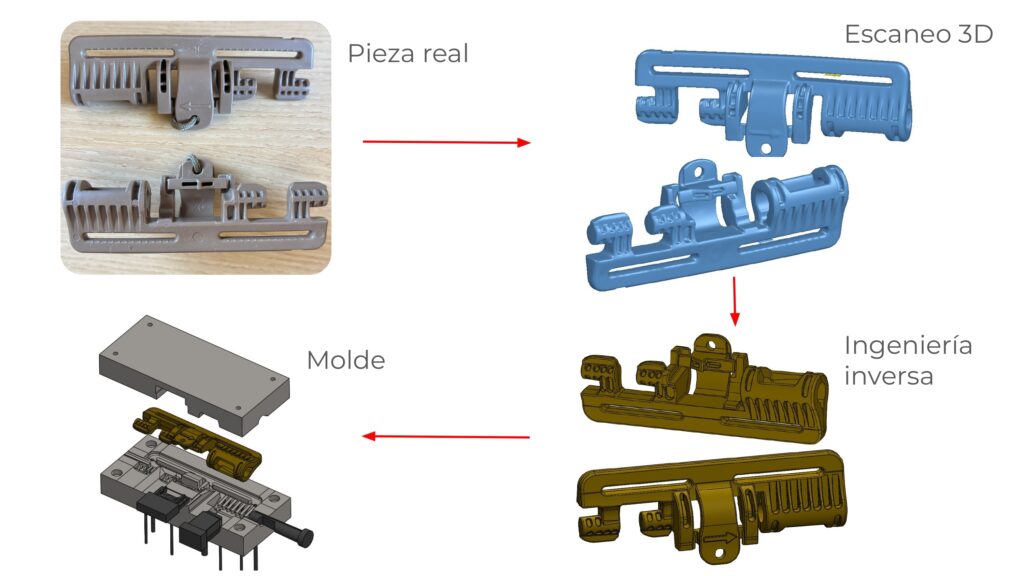

Hebilla de chaleco – Matriz nueva a partir de una muestra plástica
Otro ejemplo concreto fue la reproducción de una hebilla de chaleco de seguridad, una pieza plástica sin plano disponible.
El cliente necesitaba fabricar una nueva matriz de inyección pero solo contaba con la hebilla original como muestra.
Proceso aplicado:
- Se escaneó la hebilla en 3D con resolución de 0,02 mm.
- Se procesó la nube de puntos para generar un modelo digital exacto.

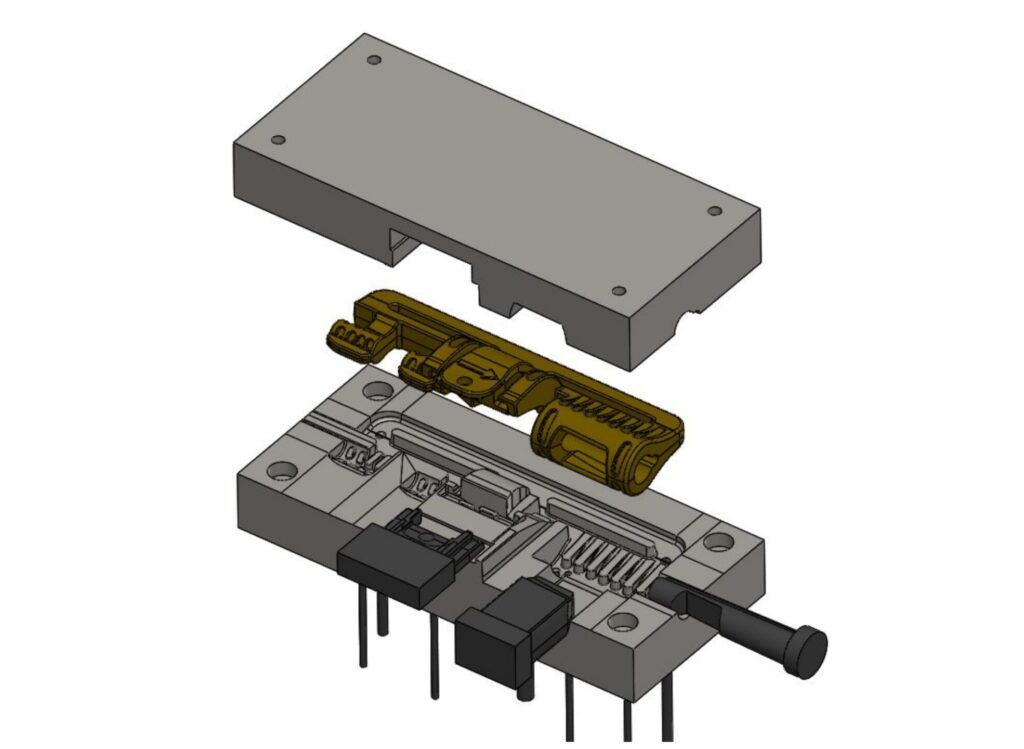

- A partir del modelo, se diseñó la matriz de inyección completa, definiendo cavidades, contrasalidas y líneas de partición.
- Se entregaron los archivos CAD/CAM listos para fabricar el molde.
Resultado:
- El cliente logró fabricar un molde nuevo completamente funcional en un plazo muy corto, con un costo mucho menor que rediseñarlo desde cero. Además, ahora dispone del modelo digital de la hebilla para futuras adaptaciones o series.
Conclusión
El escaneo 3D y la ingeniería inversa no solo sirven para medir o inspeccionar: son herramientas transformadoras en la fabricación de matricería moderna.
Permiten crear moldes y matrices partiendo de una simple muestra física, recuperar diseños perdidos, mejorar geometrías y producir más rápido con mayor control dimensional.
Los casos de Distribuir, Fischer y la hebilla de chaleco muestran que la digitalización ya es una realidad en la industria: una forma de volver más ágiles, precisos y autónomos los procesos de desarrollo de moldes.
En FGi Ingeniería, ayudamos a empresas a convertir piezas físicas en soluciones digitales listas para producir.
